GMX CV-35A

500.00

GMX CV-35A

500.00

Konwerter 3G/HD/SD-SDI na HDMI z dembedderem audio. Wejścia: 1x SDI, wyjścia: 1x HDMI (19-pinowe, żeńskie), 1x SDI loop, 1x 3,5mm audio stereo analogowe; max. rozdzielczość: 1080p 60Hz; Obsługa 7.1 i 5.1-kanałowego audio.

5 w magazynie

SKU: GMX CV-35A Kategoria: Tag:

Opis

GMX CV-35A to profesjonalny konwerter 3G/HD/SD-SDI na HDMI z funkcją dembeddera audio. Konwersja SDI na HDMI jest w pełni cyfrowa i nie występuje żadna utrata jakości zarówno w audio jak i w wideo. Dodatkowo, dzięki obsłudze do 8 kanałów audio, dostępny jest dźwięk 7.1-kanałowy lub dźwięk 5.1-kanałowy.CV-35A zapewnia wyjście podglądowe SDI o niskim jitterze oraz wysokiej jakości wyjście analogowe stereo audio, co daje bardzo elastyczne możliwości aplikacji.

Cechy:

  • Obsługiwane sygnały HD:
    NTSC 525@59.94, PAL 625 @ 50, 720p @ 50, 720p @ 59,94, 720p @ 60, 1080i @ 50, 1080i@59.94, 1080i @ 60, 1080p@23.97, 1080p @ 24, 1080p @ 25, 1080p @ 29,97, 1080p @ 25, 1080p @ 29,97, 1080p @ 30, 1080p @ 50, 1080p@59.94, 1080p @ 60
  • Szybkość transmisji: 2,97 Gb/s, 2,967 Gb/s, 1,485 Gb/s, 1,4835 Gb/s, 270 Mb/s
  • Automatyczne wykrywanie sygnałów 3G / HD / SD-SDI
  • Obsługuje konwersję HDMI Deep Color
  • Zapewnia dembedder audio stereo

Dodatkowe informacje

Waga2 kg

Dane techniczne

Typ urządzenia  Konwerter SDI na HDMI
Zgodność ze standardami SDI  SD-SDI, HD-SDI, 3G-SDI
Standard HDMI  1,3
Automatyczne wykrywanie HD/SD  Tak
Pasmo wideo  SDI: 2.970 & 2.975 Gbps, 2.970/1.001 Gb/s, HDMI: 6.75 Gb/s
Obsługiwane rozdzielczości  3G: 1080p @ 50/59.94/60 Hz (4:2:2)

HD: 720p @ 50/59.94/60 Hz, 1080i @ 50/59.94/60Hz, 1080p @ 23.98/24/25/29.97/30Hz,

SD: NTSC 59.94Hz, PAL 50 Hz

HDMI: do 1080p 60Hz

Wartości Eye Patern  Wyjątkowo niski jitter 0,05 UI przy HD

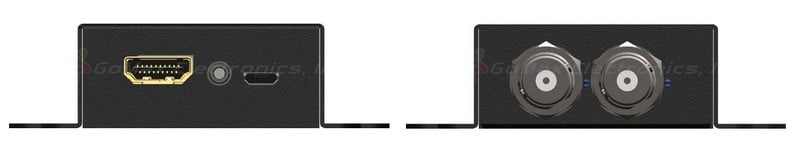

Wejścia  1x SDI (BNC)
Wyjścia wideo  1x HDMI (19-pinowe, żeńskie), 1x SDI loop, 1x 3,5mm audio stereo analogowe
Impedancja wejścia SDI  75 Ohm
Dembedder audio  2 kanały
Złącze BNC  3G 75 Ω
Maksymalne długości użytych kabli  Dla 3G-SDI do 90m, dla HD-SDI do 150m, dla SD-SDI do 300m
Obudowa  Metalowa
Wymiary  92 x 84 x 23 mm
Masa  175 g
Zasilanie  5V 2A DC
Zużycie mocy  2,5W
Temperatura pracy  0 – 40 °C
Temperatura przechowywania  -20 – +60 °C
Wilgotność względna  20-90RH (bez kondensacji)
Zawartość opakowania  1x CV-35A, 1x zasilacz, 1x instrukcja obsługi (j. angielski)



Obsługiwane rozdzielczości:

Wejście 3G-SDI
 1080p @ 50/ 59.94 / 60Hz SMPTE 424M, SMPTE 425M
 Wejście HD-SDI
720p @ 50Hz SMPTE 296M -3
720p @ 60 / 59.94Hz SMPTE 296M -1, -2
1080i @ 50Hz SMPTE 274M -6
1080i @ 60 / 59.94Hz SMPTE 274M -4, -5
1080p @ 24 / 23.98Hz SMPTE 274M -10, -11
1080p @ 25Hz SMPTE 274M -9
1080p @ 30 / 29.97Hz SMPTE 274M -7, -8
Wejście SD-SDI
NTSC
PAL B,D,G,H,I

Schemat połączeń

Pliki do pobrania

Instrukcja w j. angielskim



English

The CV-35A 3G/HD/SD-SDI to HDMI Converter with Audio Extractor provides a cost effective way to convert 3G/HD/SD-SDI signal to HDMI compliant format. The conversion between SDI and HDMI is pure digital and guarantees no loss transformation for both audio and video. Plus, with up to 8 channels audio support, 7.1 channel or 5.1 channel audio becomes available. The CV-35A also provides one low jitter SDI local loop-out and high quality analog stereo output to provide the flexibility to users. With the use of CV-35A, the most popular uncompressed video interface in the consumer world is readily available for professional SDI equipment!

Key features:

  • Supported high-definition (HD) formats:
    NTSC 525@59.94, PAL 625@50, 720p@50,720p@59.94, 720p@60, 1080i@50, 1080i@59.94, 1080i@60, 1080p@23.97, 1080p@24, 1080p@25, 1080p@29.97, 1080p@30, 1080p@50, 1080p@59.94, 1080p@60<br< a=””>> Bit Rate: 2.97 Gbps, 2.967 Gbps, 1.485 Gbps, 1.4835 Gbps, 270 Mbps
  • Auto 3G/HD/SD-SDI detection
  • Supports HDMI Deep Color
  • Supports stereo audio output
  • One SDI compliant output and one HDMI compliant output
