Amanero COMBO384SE Interfejs cyfrowy USB 384kHz / SPDIF WM8804 do I2S / DSD
Wariant VA doskonałego interfejsu USB do I2S Amanero, ta wersja Combo384SE zawiera również dwukierunkowy interfejs S/PDIF WM8804, który może pełnić funkcję wejścia lub wyjścia w zależności od potrzeb projektu.
Powiązany z przetwornikiem cyfrowo-analogowym z wejściem I2S, ten moduł umożliwia stworzenie kompletnego urządzenia audio zdolnego do odczytu strumieni audio ze źródła cyfrowego (PC Mac lub Linux) ze złączem SPDIF 75 omów dla dodatkowego wejścia/wyjścia.
Obwody SPDIF/USB i I2S są izolowane kondensatorami, aby uniknąć wycieków i zakłóceń między każdym stopniem cyfrowym.
 |

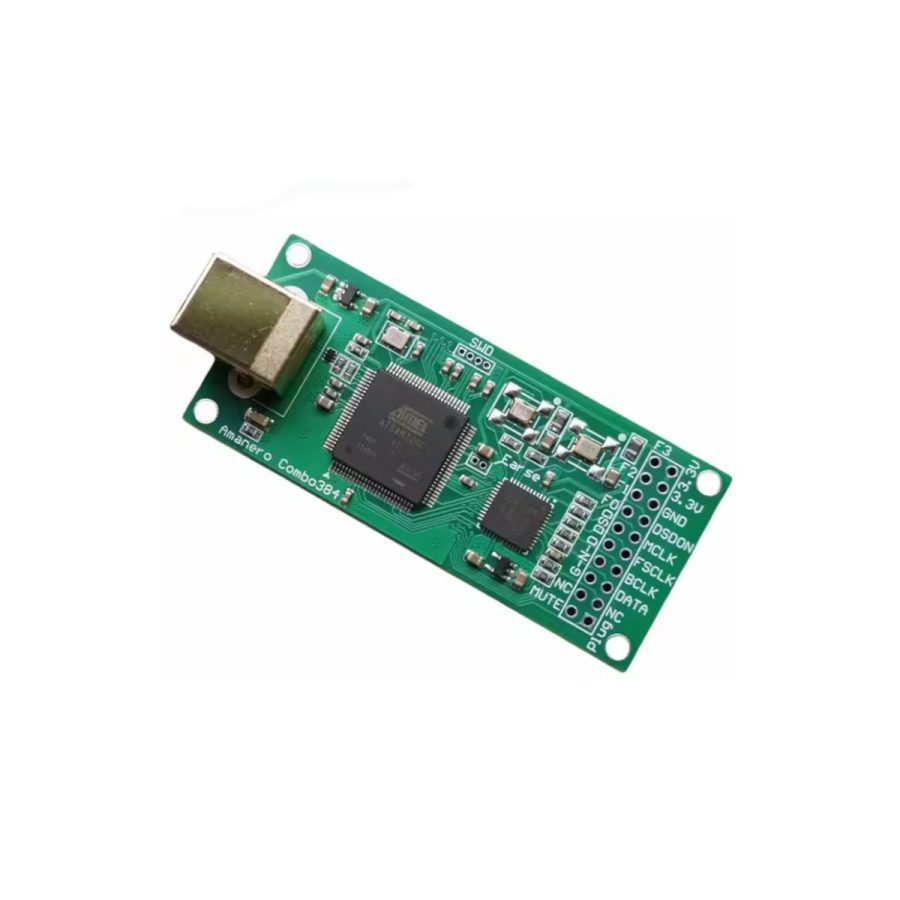

Oferta dotyczy jednej płytki PCB widocznej na zdjęciu poniżej. Pozostałe grafiki obrazują możliwe opcje zastosowania. |
 |
USB i S/PDIF do I2SW konfiguracji RX interfejs S/PDIF działa jako wejście cyfrowe. Moduł Amanero Combo384SE oferuje wysokiej jakości wyjście i2S ze źródła USB (komputer Windows/Mac/Linux), a także ze źródła S/PDIF 75 ohm (TV, odtwarzacz CD, konsola do gier. ..itp.). Wejście USB umożliwia obsługę sygnałów DSD do DSD512 i strumieni PCM do 384 kHz. Należy pamiętać, że wyjście interfejsu SPDIF nie jest podłączone do złącza USB. Dlatego nie można używać tego modułu do wysyłania strumienia SPDIF do USB. |
 |
USB do I2S i S/PDIFW konfiguracji TX interfejs S/PDIF działa jako wyjście cyfrowe. Moduł Amanero Combo384SE umożliwia korzystanie z wyjścia i2S i wyjścia S/PDIF ze źródła USB (komputer Windows/Mac/Linux). Należy pamiętać, że w tej konfiguracji wyjście S/PDIF jest skonfigurowane tak, aby automatycznie wyciszać, gdy częstotliwość próbkowania strumienia cyfrowego przekracza standard S/PDIF (192 kHz). To samo dotyczy strumieni DSD. |
W konfiguracji z Raspberry Pi projekt wykorzystuje wszystkie cyfrowe właściwości audio zestawów DIY,
korzystając jednocześnie z możliwości odtwarzacza sieciowego i wszystkich opcji
oferowanych przez wiele dystrybucji audio dostępnych na Raspberry Pi.
