USB-C, USB 3.2, Thunderbolt i Power Delivery. O co tu chodzi z tymi kablami?
Kupujesz kabel USB-C i widzisz cenę: 15 zł, 60 zł albo 200 zł. Wyglądają identycznie, ale jeden tylko powoli ładuje telefon, drugi przesyła obraz 4K do monitora, a trzeci spala port w laptopie. Wyjaśniamy, jak czytać specyfikacje, żeby nie wyrzucić pieniędzy w błoto.
Kształt złącza a standard transmisji: Dwie zupełnie różne sprawy
Największym źródłem nieporozumień jest utożsamianie kształtu wtyczki z tym, co dany kabel potrafi. USB-C to wyłącznie fizyczny kształt wtyczki oraz gniazda. Nie mówi absolutnie nic o tym, jak szybko kabel przesyła dane i czy w ogóle przesyła obraz.
Wyobraź sobie gniazdo USB-C jak autostradę. Kształt wtyczki oznacza, że wjeżdżasz na nowoczesny węzeł drogowy. Jednak to od standardu (np. USB 2.0 vs USB4) zależy, czy po tej drodze jedzie hulajnoga elektryczna, czy superszybki pociąg.
Wtyczka USB-C wcale nie jest symetryczna w środku!
Każdy wie, że wtyczkę USB-C można wpiąć dowolną stroną. Jednak wewnątrz piny sygnałowe ułożono tak, że po obróceniu nie trafiają w te same ścieżki. Działa to dzięki specjalnemu pinowi CC (Configuration Channel). W ułamku sekundy po wpięciu sprawdza on orientację wtyczki i elektronicznie „przekręca” linie transmisyjne w urządzeniu.

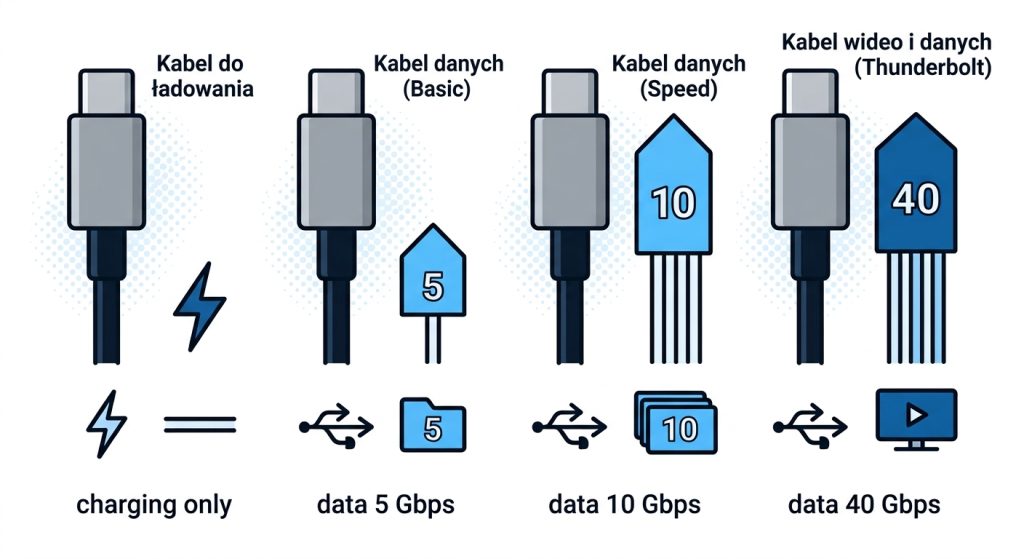

Dlaczego identyczne kable USB-C potrafią zupełnie co innego?
Wewnątrz wtyczki USB-C znajduje się 24 piny sygnałowe. Najtańsze kable, stworzone wyłącznie do ładowania telefonu, mają fizycznie podłączone tylko 4 żyły miedziane. Pozostałe są puste! Z kolei zaawansowany kabel USB4 lub Thunderbolt posiada komplet precyzyjnie ekranowanych przewodów, które potrafią przesyłać potężne strumienie danych.
Tabela standardów USB-C: Co realnie potrafi Twój kabel?
| Standard w środku | Prędkość danych | Przesył obrazu (Monitor) | Do czego się nadaje? |
|---|---|---|---|
| USB 2.0 | 480 Mb/s (0,48 Gb/s) | Brak możliwości | Ładowanie smartfona, myszki, słuchawek |
| USB 3.2 Gen 1 (5Gbps) | 5 Gb/s | Opcjonalnie (Full HD) | Pendrive, dyski zewnętrzne HDD |
| USB 3.2 Gen 2 (10Gbps) | 10 Gb/s | Tak (4K 60Hz) | Szybkie dyski SSD NVMe, monitory 4K |
| USB4 / Thunderbolt 3 | 40 Gb/s | Tak (4K 120Hz / 8K) | Stacje dokujące, zaawansowane monitory |
| Thunderbolt 4 / USB4 2.0 | 40 – 80 Gb/s | Tak (Dwa ekrany 4K / 8K) | Profagatorzy wideo, eGPU, najnowsze laptopy |
Przy przepustowości 40 Gb/s fizyka miedzi stawia twarde warunki. Zwykły kabel pasywny traci jakość sygnału już powyżej 0,8 – 1 metra.
Jeśli potrzebujesz dłuższego przewodu (np. 2 metry) bez spadku prędkości, musisz wybrać kabel aktywny. Posiada on we wtyczkach miniaturowe układy scalone (re-timery), które w locie wzmacniają i odszumiają sygnał cyfrowy.
🖥️ DisplayPort Alt Mode: Jak smartfon przesyła obraz na TV?
Złącze USB-C potrafi całkowicie odłączyć swoje linie od protokołu USB i przełączyć je w tzw. Alternative Mode. W tym trybie kablem płynie natywny sygnał DisplayPort lub HDMI bezpośrednio z układu graficznego telefonu czy laptopa. Działa to sprzętowo, nie obciążając procesora komputera kodowaniem wideo.
🎧 Dźwięk w USB-C: Dlaczego tania przejściówka nie działa?
USB-C przesyła dźwięk na dwa sposoby:
- Digital Audio Mode (standard): Sygnał leci cyfrowo do przejściówki, która musi posiadać własny chip DAC (przetwornik cyfrowo-analogowy).
- Audio Adapter Accessory Mode: Piny przesyłają analogowy sygnał prosto ze wzmacniacza w telefonie. Większość nowych smartfonów nie ma już tego układu, dlatego proste przejściówki „bez DAC” w nich nie zagrają.
Power Delivery: Co oznaczają waty na kablu?
Standardowe zasilanie USB wynosi ledwo 5W lub 10W. Dziś technologia Power Delivery (PD) pozwala przesyłać kablem USB-C ogromne moce. Dlaczego więc tańszy kabel ogranicza ładowanie laptopa? Każdy standardowy kabel USB-C bez specjalnych układów elektronicznych przesyła maksymalnie 60W mocy (20V / 3A). Jeżeli Twój laptop wymaga zasilacza 90W, 100W lub 140W, potrzebujesz kabla wyposażonego w mikroprocesor E-Marker. Poinformuje on ładowarkę, że kabel wytrzyma wyższe natężenie prądu i nie ulegnie przepaleniu.Ochrona przed wilgocią i zwarciem (Water Protection)
Nowoczesne kontrolery USB-C nieustannie monitorują parametry prądu na pinach zasilających. Jeśli w gnieździe pojawi się woda, pot lub brud wywołujący mikro-zwarcie, system natychmiast odłącza wysokie napięcie Power Delivery. Zapobiega to uszkodzeniu płyty głównej w wyniku elektrolizy.
⚡ Thunderbolt 3/4 kontra USB4: Czym się różnią?
USB4 powstało na bazie protokołu Thunderbolt. Istnieje jednak zasadnicza różnica w wymaganiach licencyjnych:
- Thunderbolt 4 gwarantuje, że gniazdo w komputerze MUSI obsłużyć dwa monitory 4K, przesył danych 40 Gb/s oraz zewnętrzną kartę graficzną eGPU. Każde urządzenie przechodzi rygorystyczne testy Intela.
- USB4 daje producentom wybór. Laptop ze złączem USB4 może przesyłać dane z prędkością 20 Gb/s zamiast 40 Gb/s, a przesył sygnału wideo jest opcjonalny! Zawsze czytaj pełną specyfikację portu w swoim komputerze.
Co wybrać w praktyce? Rekomendowane rozwiązania C4i
Nie kupuj kabli na oślep. Dopasuj przewód do konkretnego zastosowania w swoim domowym lub biurowym systemie:
1. Chcesz podłączyć laptopa do monitora 4K i stacji dokującej?
Wybierz certyfikowany kabel USB4 / Thunderbolt 4 40Gbps z obsługą Power Delivery 100W. Zapewni pełne zasilanie, ostry obraz i szybki transfer danych na dyski.
2. Chcesz wyprowadzić obraz z USB-C bezpośrednio na telewizor lub projektor?
Zastosuj bezpośredni kabel USB-C do HDMI 2.0 / 2.1 lub USB-C do DisplayPort z obsługą 4K 60Hz/120Hz bez zbędnych przejściówek.
Dlaczego dłuższemu kablowi USB spada prędkość?
Miedź ma swoje fizyczne ograniczenia. Przy gigantycznej przepustowości 40 Gb/s pasywny kabel USB-C może mieć maksymalnie 80 cm długości! Jeśli kupujesz kabel USB o długości 2 metrów, musi to być kabel aktywny. W jego wtyczkach ukryto mikroskopijne chipy (re-timery), które na bieżąco wzmacniają i odszumiają sygnał przesyłany z komputera.
USB PD 3.1 z mocą 240W i USB4 2.0 – Przełom w zasilaniu i transferze danych!
Organizacja USB-IF wprowadziła przełomową aktualizację standardu Power Delivery (PD 3.1 EPR) oraz specyfikację USB4 2.0. To rewolucja dla osób używających mocnych laptopów, stacji roboczych i wielu monitorów!
- Aż 240W zasilania przez USB-C: Standard EPR podnosi napięcie w kablu z 20V do 48V (przy 5A). Ciężkie zasilacze do laptopów gamingowych odejdą do lamusa.
- Superprędkość do 120 Gb/s: Nowe USB4 2.0 podwaja bazowy transfer do 80 Gb/s, a w trybie asymetrycznym przesyła aż 120 Gb/s bezpośrednio do monitora.
- Wymagany weryfikowany kabel EPR: Do bezpiecznego zasilania powyżej 100W potrzebujesz kabla z chipem E-Marker zgodnym z PD 3.1 EPR.
Długie kable USB-C AOC – kiedy zwykły kabel już nie wystarczy
Standardowy, pasywny kabel USB-C sprawdza się do około 1-2 metrów. Powyżej tej długości sygnał zaczyna tracić jakość, zwłaszcza przy przesyle wideo w trybie DisplayPort Alt Mode. Rozwiązaniem są kable AOC (Active Optical Cable) – wewnątrz łączą miedź (do zasilania i sygnałów niskiej prędkości) ze światłowodem (do szybkiej transmisji danych i wideo), dzięki czemu zachowują pełną przepustowość na znacznie większych dystansach.
- SCP USBC32 (1-5 m) – seria pasywnych (1 m) i aktywnych (2-5 m) kabli USB 3.2 Gen 2. Wariant 1 m osiąga 20 Gb/s i wideo 8K@60Hz, warianty 2-5 m – 10 Gb/s i 4K@60Hz. Ładowanie PD do 100W (1 m) lub 60W (2-5 m).
- HDCVT HDF-CCE (5/10/15 m) – aktywny kabel AOC, USB 3.2 Gen 2 (10 Gb/s), obsługa wideo do 8K@60Hz (tryb 4-pasmowy DP 2.1) lub 4K@60Hz, ładowanie PD 60W. Lekki i odporny na zakłócenia EMI.
- Kramer CLS-AOCU32/FF (4,5-49,9 m) – aktywny kabel AOC z opatentowanym, odwracalnym złączem K-Lock. USB 3.2 Gen 2 (10 Gb/s), wideo 4K@60, ładowanie 100W. Dostępny w długościach aż do prawie 50 metrów.
- Kramer CLS-AOCU31/CC (3-15,2 m) – kabel czysto danowy, USB 3.1 Gen 2 (10 Gb/s), bez trybu Alt Mode i bez ładowania. Do kamer, klawiatur, dysków i innych urządzeń peryferyjnych na większym dystansie.
Gdy kabel nie wystarczy zastosuj extender.
Powyżej kilkudziesięciu metrów, albo gdy sygnał trzeba rozprowadzić po budynku istniejącą instalacją okablowania strukturalnego, lepszym rozwiązaniem od najdłuższego kabla AOC jest extender USB-C po skrętce.
- HDCVT HDP-EUB40C (do 40 m po CAT6a) – kompletny zestaw TX+RX przesyłający pełny sygnał USB-C: wideo do 5K, USB 3.2 Gen 1 i ładowanie PD 100W jednym kablem sieciowym. Dodatkowo audio de-embedding i RS-232 pass-through.
- HDCVT HDC-EHB100CU2 (do 100 m po CAT5e/6) – extender HDBaseT 2.0 z natywnym wejściem USB-C (DP Alt Mode), wideo 4K@60Hz, ładowanie laptopa przez USB-C oraz 4x USB-A na wyjściu. Naturalny wybór do MacBooków i innych urządzeń USB-C/Thunderbolt w salach konferencyjnych.
