HDC-SWC21 Przełącznik 2×1 8K HDMI 2.1 Dolby Vision

389.00

Przełącznik 2×1, wejścia: 2x HDMI, wyjścia: 1x HDMI. Wsparcie 8K, HDMI 2.1, HDCP 2.3, HDR10+, Dolby Vision, dźwięk wielokanałowy, DTS-HD Master Audio, Dolby TrueHD, zarządzanie EDID, przepustowość 48Gb/s

2 w magazynie

Przełącznik 2×1 HDC-SWC21 pozwala na przełączanie pomiędzy dwoma źródłami HDMI na jedno wyjście HDMI. Przełączanie odbywa się za pomocą przycisku na obudowie. Jest w pełni kompatybilny z sygnałami do 8K 60Hz w ramach specyfikacji HDMI 2.1, HDCP2.3 i HDR10+, HDR, Dolby Vision. Przepustowość urządzenia wynosi 48Gb/s. HDC-SWC21 znajdzie zastosowanie do wyświetlania w plenerze, na konferencjach, w kinie domowym, w monitoringu itp.

W celu prawidłowego działania najlepiej jest podłączyć zasilanie do urządzenia za pomocą dołączonego do zestawu kabla micro USB. Przesył sygnału jest jednokierunkowy (2 wejścia, 1 wyjście, nie na odwrót). Dla konsol Xbox i PlayStation 5 można osiągnąć obraz o rozdzielczości 4K 120Hz.

Główne cechy HDC-SWC21:

  • Wsparcie HDMI 2.1, HDCP 2.3
  • Zarządzanie EDID
  • Przepustowość do 48 Gb/s, odświeżanie do 120Hz, głębia kolorów do 12-bit
  • Wsparcie dla obrazów o rozdzielczości: 8K@60Hz 4:4:4 8/10/12bit, 8K@60Hz 4:2:0 12-bit, 8K@30Hz 4:4:4 10-bit, 4K@120Hz 4:4:4 10-bit
  • Obsługa HDR, HDR10, HDR10+, Dolby Vision, HLG pass-through i formatów wielokanałowych audio jak: LPCM 7.1ch, DTS-HD Master Audio, Dolby TrueHD
  • Wsparcie VRR (Variable Refresh Rate), FVA (Fast Vactive), ALLM (Auto Low Latency Mode)
  • Wsparcie dla automatycznego przełączania między źródłami sygnału
  • Kompaktowa konstrukcja ułatwiająca instalację urządzenia w dowolnym miejscu

Dane techniczne

Rozdzielczości: Do 8K@60Hz 4:4:4 8/10/12bit, 8K@60Hz 4:2:0 12-bit, 8K@30Hz 4:4:4 10-bit, 4K@120Hz 4:4:4 10-bit

Wejścia: 2x HDMI typ A, żeńskie

Wyjścia: 1x HDMI typ A, żeńskie

Wersja HDMI: 2.1

Wersja HDCP: 2.3

Pasmo: 48Gb/s

Sposoby sterowania: przycisk na panelu (zmiana źródła)

Głębia kolorów: 8-bit, 10-bit, 12-bit

Przestrzenie kolorów: RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0

Formaty HDMI Audio:

  • LPCM 7.1 audio
  • Dolby Digital Plus, Dolby Digital EX, Dolby TrueHD
  • DTS, DTS-EX, DTS-96/24, DTS High Res
  • DTS-HD Master Audio
  • DSD

Zasięg sygnału:

  • 1080P, 4K@30Hz, 4K@60Hz 4:2:0: wejście maks. 5 m; wyjście maks. 5m
  • 4K@60Hz 4:4:4: kabel HDMI 2.0 – wejście maks. 3m;  wyjście maks. 3m
  • 8K@60Hz, 8K@30Hz, 4K@120Hz: kabel Ultra HDMI 2.1 – wejście maks. 2m; wyjście maks. 2m

Wymiary (dł. x szer. x wys.): 60 x 60 x 12 mm

Waga: 31 g

Zasilanie: USB 5V

Pobór mocy: 1,25W

Zakres temperatury przechowywania: -20 °C do + 60 °C (-4 °F do + 140 °F)

Zakres temperatury roboczej: 0 °C do + 40 °C (+ 32 °F do + 104 °F)

Zakres wilgotności roboczej: od 20 do 90% RH (bez kondensacji)

Zawartość opakowania:

  • 1x HDC-SWC21 przełącznik HDMI
  • 1x kabel Micro USB do zasilania
  • 1x instrukcja obsługi [j. ang.]



UWAGA:

1. Zasilanie urządzenia przez kabel micro USB nie jest wymagane, lecz zalecane w przypadku urządzeń HDMI niebędących w stanie dostarczyć odpowiedniego zasilania.
2. W celu otrzymania obrazu 4K@120Hz lub 8K@60Hz należy upewnić się, że kabel HDMI, urządzenie źródłowe oraz wyjściowe HDMI wspierają powyższe rozdzielczości.
3. Kable HDMI używane do podłączenia źródeł i wyjścia sygnału nie powinny być zbyt długie, w przeciwnym razie na ekranie mogą pojawić się artefakty.



W celu zapewnienia niezawodnego połączenia i transmisji zalecamy używanie kabli z certyfikatami zgodności z HDMI 2.0 lub HDMI 2.1 [otwórz]

Opis złącz

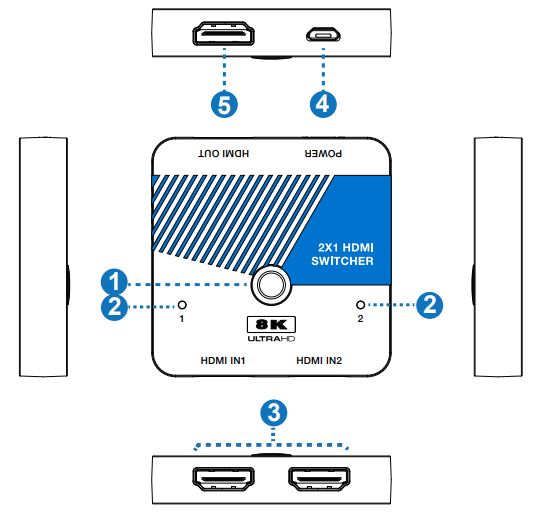

Panel przełącznika HDMI HDC-SWC21

1 – Przycisk / kontrolka zasilania LED — krótkie przyciśnięcie pozwala na wybór źródła sygnału HDMI, długie przyciśnięcie uruchamia tryb automatycznego przełączania źródła. Przy włączonym urządzeniu lampka świeci na zielono

2 – Kontrolki LED HDMI IN 1/2 — przy odpowiednim źródle sygnału HDMI w użyciu lampka świeci na zielono

3 – Porty HDMI IN 1/2 — porty do podłączenia źródeł sygnału HDMI, np. odtwarzacz DVD, komputer PC, konsola PS5

4 – Port zasilania micro USB 5V

5 – Port HDMI OUT — port wyjściowy HDMI do podłączenia telewizora, monitora itp.

Schemat połączeń

HDC-SWC21 Przełącznik HDMI

Pliki do pobrania

Instrukcja obsługi HDC-SWC21 (j. ang.) [otwórz]
