HDP-PSB51H70 Bezszwowy przełącznik konferencyjny 5×1 USB-C HDMI z extenderem HDBaseT 3.0 70m

6950.00 zł

HDP-PSB51H70 to profesjonalny bezszwowy przełącznik konferencyjny 5×1 (2x USB-C, 3x HDMI na wejściu i 1x HDMI na wyjściu) obsługujący 4K @60Hz (4:4:4) z dołączonym ekstenderem HDBaseT do 70m. Zintegrowane opcje sterowania: Web GUI, TCP/IP, RS-232, CEC oraz możliwość osadzania i ekstrakcji audio; obsługa Dante® audio. Zasilanie DC 24V lub PoE, wsparcie zasilania USB-C 60W; 100M Ethernet;  lokalny i zdalny KVM. Idealny do sal konferencyjnych.



Brak w magazynie

Produkt jest w dostawie lub sprowadzany na indywidualne zamówienie. Prosimy podać adres e-mail, wyślemy informację, gdy będziemy mogli zrealizować to zamówienie.
HDP-PSB51H70 - main image
HDP-PSB51H70 Bezszwowy przełącznik konferencyjny 5×1 USB-C HDMI z extenderem HDBaseT 3.0 70m
6950.00 zł
Zapytaj o produkt

HDP-PSB51H70 Bezszwowy przełącznik konferencyjny 5×1 USB-C HDMI z extenderem HDBaseT 3.0 70m

HDP-PSB51H70 to profesjonalny bezszwowy przełącznik sygnałów 3x HDMI oraz 2x USB-C (DP Alt Mode) na wyjście HDMI oraz HDBaseT z wieloma metodami sterowania, stworzony z myślą o pokojach konferencyjnych. Umożliwia podłączenie pięciu urządzeń źródłowych (w tym np. laptopów z wyjściem DP Alt Mode) i przełączanie ich na jedno wyjście HDMI  – w pełnej jakości obrazu 4K Ultra HD.

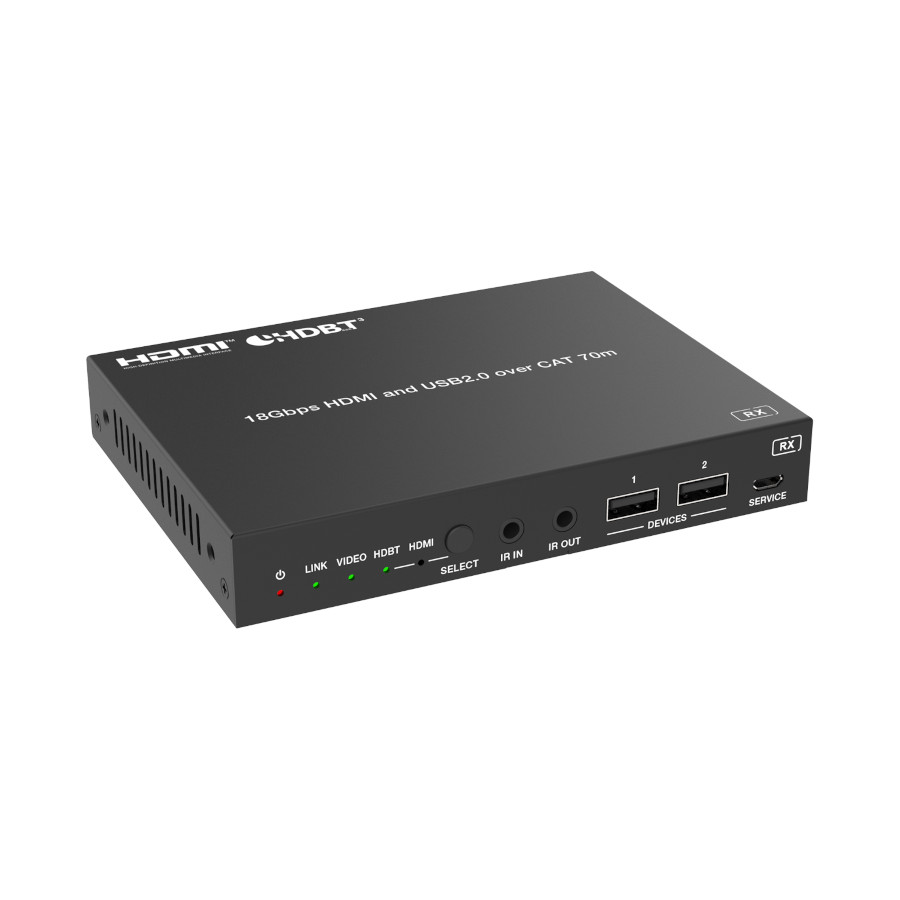

W zestawie jest drugie urządzenie – extender (odbiornik) HDBaseT 3.0. Obsługuje standardowe zasilanie PoE i może przesyłać nieskompresowany sygnał na odległość 70 m (230 stóp) (4K@30Hz 4:4:4) lub 40 m (131 stóp) (4K@60Hz 4:4:4) za pomocą pojedynczego kabla CAT6A (F/FTP).

Wyjście z przełącznika prezentacyjnego 5×1 obsługuje pojedynczy tryb pełnoekranowy lub różne tryby wyświetlania multiview (pojedynczy/PIP/PBP/potrójny/poczwórny). Produkt obsługuje lokalne przełączanie KVM USB 2.0 oraz lokalną funkcję przekazywania sygnału USB Hub/HDBT (od nadajnika do odbiornika). Obsługuje również dwukierunkowe RS-232 i funkcję przekazywania sygnału sterującego IR. Ten przełącznik prezentacyjny wyposażony jest w 1 analogowe wejście audio, 1 analogowe wyjście audio oraz wejście i wyjście audio Dante® 2×2. Posiada wbudowaną matrycę audio 3×3 z niezależną regulacją korektora dźwięku, głośności i opóźnienia.

Doskonale nadaje się do sal konferencyjnych BYOD, usprawnia przebieg spotkań dzięki wszechstronnym możliwościom łączności.

HDP-PSB51H70 baner 01

Najważniejsze cechy HDP-PSB51H70:

  • Zgodność z HDCP 2.2 i DP 1.2

  • Obsługa przepustowości wideo 18 Gb/s

  • Obsługa rozdzielczości wideo do 4K@60Hz 4:4:4, zgodnie ze specyfikacją HDMI 2.0b

  • Nieskompresowane 4K60 przez HDBT 3.0 do 40 m (132 stopy) przez pojedynczy kabel CAT6A (F/FTP)

  • Nieskompresowane 1080P i 4K30 przez HDBT 3.0 do 70 m (230 stóp) przez pojedynczy kabel CAT6A (F/FTP)

  • Do 5 kategorii trybów wyświetlania multiview: Pojedynczy/PIP/PBP/Potrójny/Poczwórny

  • Obsługa płynnego przełączania 5×1 (pojedynczy ekran) i szybkiego przełączania (multiview)

  • Wejście: 2x USB-C, 3x HDMI, 1x analogowe audio, 1x Dante® 2-kanałowy

  • Wyjście: 1x HDMI i 1x HDBT dublowane, 1x audio analogowe, 1x Dante® 2-kanałowy

  • Wyjścia HDMI i HDBaseT (PoE) (dublowane)

  • Wejście i wyjście audio Dante® 2×2

  • USB-C obsługuje DP Alt Mode dla A/V, USB 2.0, Ethernet 100M i ładowanie 60 W

  • Lokalne przełączanie KVM USB 2.0 i rozszerzanie USB 2.0 przez HDBT 3.0

  • Wejście sygnału obsługuje tryby ręcznego przełączania i automatycznego przełączania

  • Obsługa osadzania dźwięku analogowego/Dante®, wyprowadzania dźwięku analogowego/Dante®

  • Sterowanie urządzeniami zewnętrznymi (wł./wył.) za pomocą CEC/RS-232

  • Zaawansowane zarządzanie EDID

  • Elastyczne sterowanie za pomocą przycisków na panelu przednim, pilota na podczerwień, RS-232, TCP/IP lub interfejsu webowego

  • Obsługa standardu PoE (TX_PSE, RX_PD)



Informacje dodatkowe

Marka

HDCVT Tech.
Kod producenta

HDP-PSB51H70

Dane techniczne

Techniczne
Wsparcie HDMI HDMI 2.0b
Wsparcie HDCP HDCP 2.2
Wsparcie DP DP 1.2 (USB-C)
Przepustowość wideo 18 Gb/s
Przepustowość sieci (LAN i USB-C) 100Mb/s
Rozdzielczość obrazu na wejściu 480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4K2K@50Hz/60Hz 4:4:4
Rozdzielczości obrazu na wyjściu 1024x768p60Hz, 1280x720p50Hz, 1280x720p60Hz, 1280x800p60Hz 1360x768p60Hz, 1920x1080p50Hz, 1920x1080p60Hz, 1920x1200p60RB, 3840x2160p25Hz, 3840x2160p30Hz, 3840x2160p50Hz, 3840x2160p60Hz, 4096x2160p50Hz, 4096x2160p60Hz
Poziom IR 12Vp-p
Zakres IR Wideband 20k-60kHz
Przestrzeń kolorów RGB, YCbCr 4:4:4/4:2:2, YUV 4:2:0
Głębia kolorów wejście: 8-bit, 10-bit, 12-bit (4K@60Hz, 4:4:4)
wyjście: 8-bit
Wsparcie HDR tylko na wejściu
Formaty audio LPCM 2.0
Częstotliwość próbkowania audio 48 kHz
Odległość transmisji 1080p & 4K30 – 70m (230ft); 4K60 – 40m (131 ft)
Ochrona ESD IEC 61000-4-2: ±8kV (szczelina powietrzna), ±4kV (kontakt)
Sterowanie Web GUI, TCP/IP, RS-232, CEC, panel czołowy
Audio analogowe nadajnika (TX)
Impedancja wejściowa 10k Ω
Impedancja wyjściowa 330 Ω
Maksymalny poziom wejścia liniowego 8.2dBu (2Vrms) @ audio symetryczne lub niesymetryczne
Maksymalny poziom wyjścia liniowego 8.2dBu (2Vrms) @ audio symetryczne
2.2dBu (1Vrms) @ audio niesymetryczne
Pasmo przenoszenia (+0.5 dB, -1 dB) 20 Hz do 20 kHz
Opóźnienie synchronizacji wyjścia audio 0 do 50 ms
Stosunek sygnału do szumu (S/N) 93dB @ 2Vrms, 1kHz ważone krzywą A
Współczynnik zawartości harmonicznych (THD+N) <0.1% @ 0dBV, 1kHz
Audio analogowe odbiornika (RX)
Impedancja wyjściowa 330 Ω
Maksymalny poziom wyjścia liniowego 8.2dBu (2Vrms) @ audio symetryczne
2.2dBu (1Vrms) @ audio niesymetryczne
Pasmo przenoszenia (+0.5 dB, -1 dB) 20 Hz do 20 kHz
Opóźnienie synchronizacji wyjścia audio 0 do 50 ms
Stosunek sygnału do szumu (S/N) 93dB @ 2Vrms, 1kHz ważone krzywą A
Współczynnik zawartości harmonicznych (THD+N) <0.1% @ 0dBV, 1kHz
Audio Dante®
Formaty audio LPCM 2.0
Częstotliwość próbkowania 44.1, 48, 88.2 i 96kHz przy 24 bitach
Opóźnienie audio 2ms, 3ms, 4ms, 5ms, 10ms
Przepustowość sieciowa 100 Mb/s
Złącza

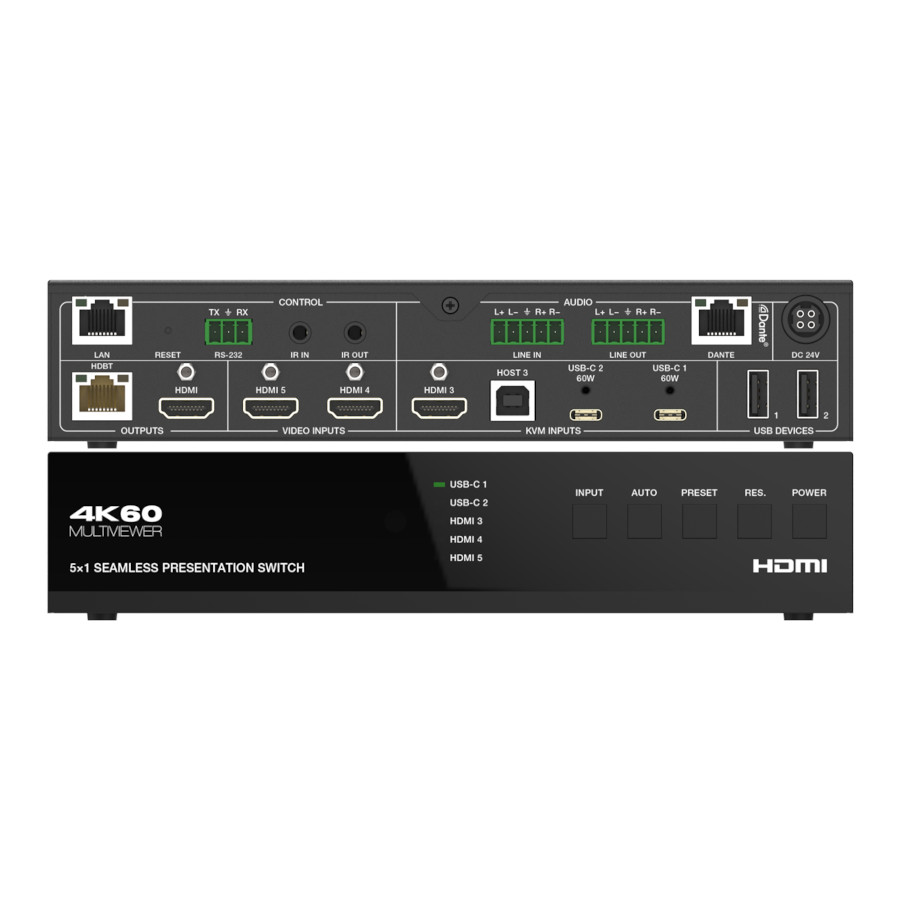

Nadajnik (TX) Wejścia:
3x HDMI IN [Typ A, 19-pinowy żeński]
2x USB-C [24-pinowy żeński]
1x LINE IN [5-pinowy konektor Phoenix 3,5mm]
1x DANTE [RJ45]Wyjścia:
1x HDMI OUT [Typ A, 19-pinowy żeński]
1x HDBT OUT [RJ45]
1x LINE OUT [5-pinowy konektor Phoenix 3,5mm]Sterowanie:
1x RS-232 [3-pinowy konektor Phoenix 3,5mm]
1x LAN [RJ45]
1x USB HOST [USB Typ B]
2x USB DEVICES [USB Typ A]
1x IR IN [mini-jack stereo 3,5mm]
1x IR OUT [mini-jack stereo 3,5mm]

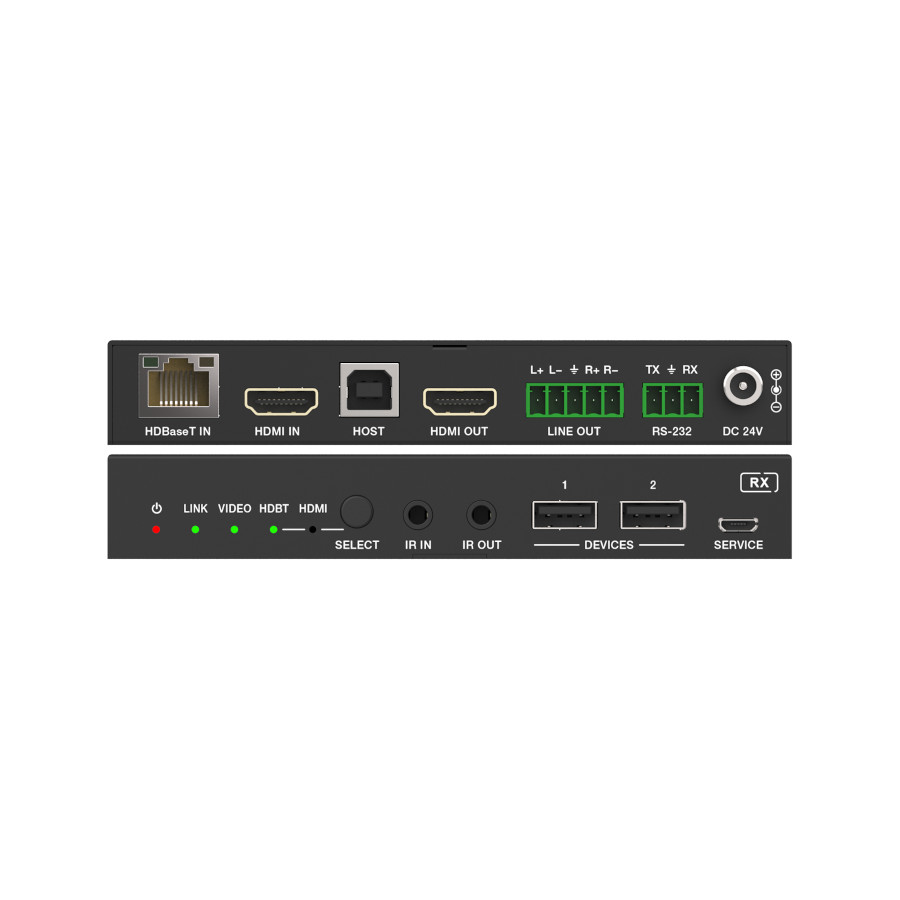

Odbiornik (RX) Wejścia:
1x HDMI IN [Typ A, 19-pinowy żeński]
1x HDBaseT IN [RJ45]Wyjścia:
1x HDMI OUT [Typ A, 19-pinowy żeński]
1x LINE OUT [5-pinowy konektor Phoenix 3,5mm]Sterowanie:
1x RS-232 [3-pinowy konektor Phoenix 3,5mm]
1x USB HOST [USB Typ B]
2x USB DEVICES [USB Typ A]
1x SERVICE [Micro USB]
1x IR IN [mini-jack stereo 3,5mm]
1x IR OUT [mini-jack stereo 3,5mm]
Mechaniczne
Obudowa Panel przedni: aluminium; tylna obudowa: metal
Kolor Czarny
Wymiary Transmiter: 230mm [szer.] x 130mm [głęb.] x 23mm [wys.]
Odbiornik: 140mm [szer.] x 105mm [głęb.] x 21.5mm [wys.]
Masa Transmiter: 1,25 kg; odbiornik: 424 g
Zasilanie DC 24V / 8A (CE/FCC/UL)
Zużycie mocy 150 W (maks.)
Temperatura pracy 32 – 104°F / 0 – 40°C
Temperatura magazynowania -4 – 140°F / -20 – 60°C
Dopuszczalny zakres wilgotności podczas pracy 20% do 80% RH (bez kondensacji)
Dopuszczalny zakres wilgotności podczas przechowywania 10% do 90% RH (bez kondensacji)

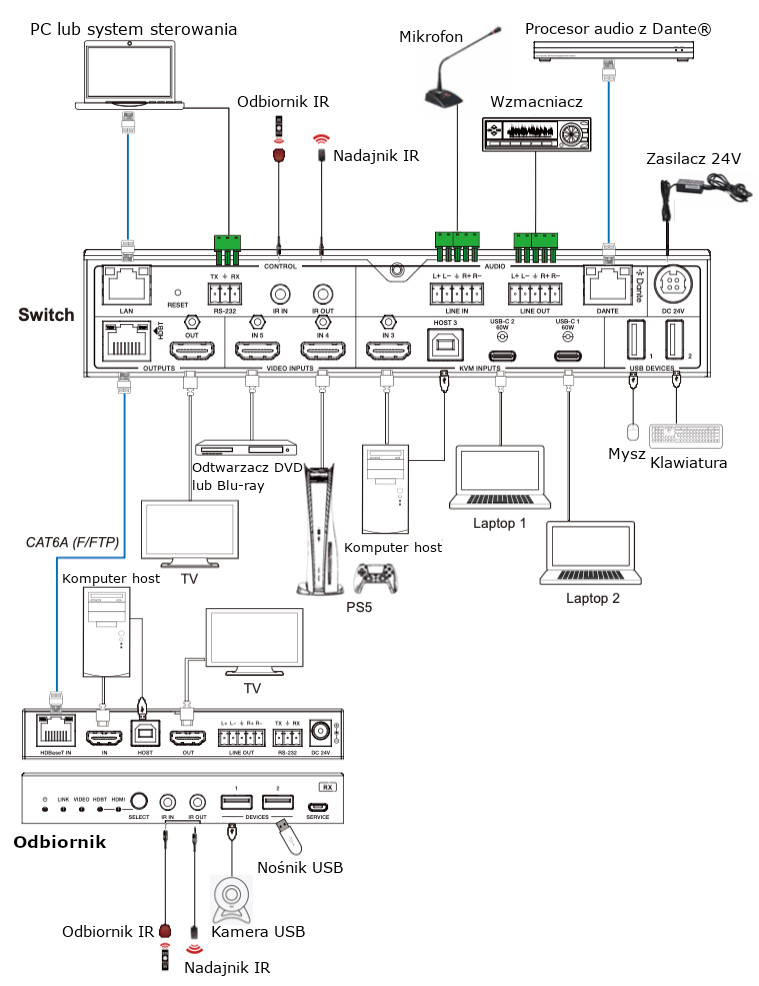

Schemat połaczeń

HDP-PSB51H70 - connection diagram



Pliki do pobrania

Instrukcja obsługi (j. ang.) [otwórz]
