Kontynuacja artykułu: Super nowości LKG 2025 w ofercie C4i
Rok temu pisaliśmy o tym, że LKG wróciło do oferty C4i i że nawiązana wtedy współpraca zaowocowała solidnym zestawem urządzeń do dystrybucji sygnału wideo. Dziś portfolio jest wyraźnie szersze, a kilka nowych modeli zasługuje na osobne omówienie. Mowa o urządzeniach, które rozwiązują konkretne, praktyczne problemy instalacyjne: LKV992-V2.0, LKV679P-DVB-T-V2.0 i LKV200USB.
Do tego wracamy do kilku modeli, które pojawiły się wcześniej, ale nie doczekały się wystarczającego rozwinięcia: LKV610HH, LKV676KVM-TI i LKV699E.

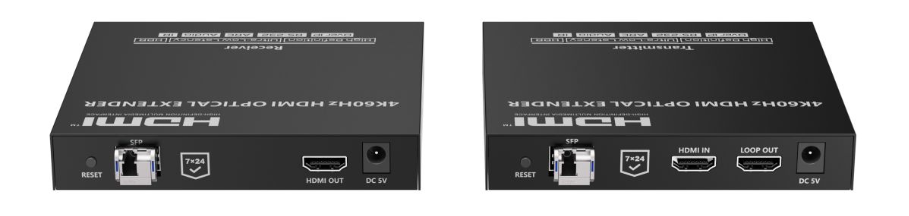

KV992-V2.0: HDMI 4K@60Hz przez światłowód do 40 km
Kiedy w projekcie pojawia się pytanie o przedłużenie sygnału HDMI na odległość przekraczającą kilkadziesiąt metrów, skrętka przestaje być opcją. LKV992-V2.0 to extender działający w oparciu o protokół IP over fiber, który pozwala przesłać sygnał HDMI 2.0 w rozdzielczości 4K@60Hz jednym kablem światłowodowym single-mode na odległość do 40 km. Nie jest to urządzenie do salonu, ale do instalacji w obiektach z rozbudowaną infrastrukturą: kampusach uczelnianych, szpitalach, centrach danych, budynkach biurowych z oddziałami w różnych skrzydłach lub budynkach.
Przepustowość wynosi 18 Gbps, co oznacza pełną zgodność z HDMI 2.0, obsługę HDR10 i YUV 4:4:4. Urządzenie obsługuje HDCP 1.4 i 2.2. Moduł SFP (domyślnie single-mode, opcjonalnie multimode) jest wymienny, co daje pewną elastyczność przy doborze infrastruktury optycznej. Złącze na kablu to LC.
Z punktu widzenia instalatora istotne są dodatkowe kanały sterowania: RS-232 (domyślna prędkość 115200 bps, konfigurowalna), dwukierunkowy IR (zakres 20-60 kHz), CEC i ARC. Nadajnik ma wyjście HDMI loop-out, co pozwala podpiąć lokalny monitor bez rozdzielacza. Odbiornik wyprowadza audio przez S/PDIF. Opóźnienie transmisji wynosi nie więcej niż 16 ms.
Topologia instalacji jest elastyczna: połączenie punkt-punkt, ale też jeden nadajnik do wielu odbiorników przez przełącznik gigabitowy (jeden-do-wielu). Obsługiwane jest kaskadowanie przełączników. Zasilanie DC 5V/2A, pobór mocy każdej jednostki poniżej 7,5 W. Urządzenie wyposażono w zabezpieczenia ESD (IEC61000-4-2, poziom 2/3), przepięciowe i odgromowe, co ma znaczenie w instalacjach, gdzie kabel przebiega pomiędzy budynkami lub na większych dystansach.

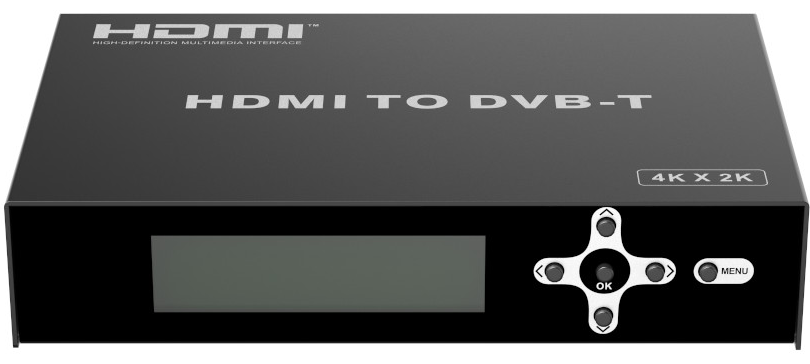

LKV679P-DVB-T V2.0: HDMI 4K@60Hz wejście, RF DVB-T wyjście
To urządzenie, które ma niszowe zastosowanie, ale w tej niszy działa bardzo dobrze. LKV679P-DVB-T V2.0 to konwerter sygnału HDMI na RF DVB-T, przeznaczony do sytuacji, gdy mamy jedno źródło sygnału wideo (komputer, odtwarzacz, kamera) i chcemy je udostępnić na wielu odbiornikach TV podłączonych do sieci antenowej CATV, bez okablowania HDMI do każdego z nich.
Wejście przyjmuje HDMI 2.0 z rozdzielczością do 3840×2160@60Hz. Sygnał jest kodowany H.265 (dla 4K) lub H.264 i nadawany jako sygnał RF DVB-T w paśmie 177,5-866 MHz. Wyjście RF to złącze F 75Ω. Na wyjściu uzyskujemy rozdzielczość do 3840×2160@30Hz (ograniczenie wynikające z kompresji strumieniowej, nie z wejścia). Audio kodowane jest jako MPEG (44,1 lub 48 kbps).
Efektywna przepustowość bitowa wynosi maksymalnie 24 Mbps, a moc wyjściowa sygnału RF mieści się w zakresie od -46 do -19 dBm. Kablem wymaganym po stronie RF jest RG6, RG7 lub RG11. Opóźnienie przy dekodowaniu na odbiorniku wynosi 200-300 ms, co jest typowe dla tej klasy konwerterów strumieniowych i wynika z możliwości sprzętowych dekoderów DVB-T po stronie TV.
Instalacja jest prosta: urządzenie można przykręcić do ściany (wall-mount), obsługuje pracę ciągłą. Ważna właściwość to możliwość umieszczenia kilku modulatorów na tej samej instalacji antenowej, co pozwala dystrybuować różne źródła na różnych kanałach DVB-T w obrębie jednej sieci RF. Zasilanie 12V/1A, pobór mocy poniżej 8 W.
Obudowa metalowa, wymiary 158×115,3×33 mm.

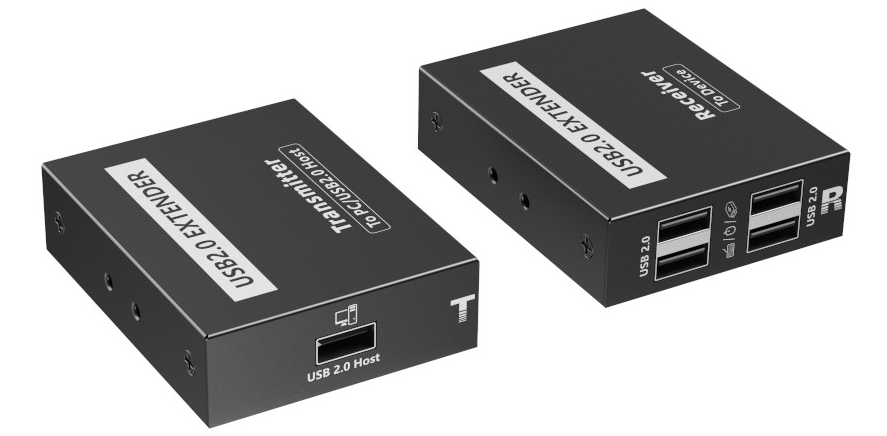

LKV200USB: 4 porty USB 2.0 przez skrętkę do 120 m
Przedłużacze USB przez skrętkę to sprzęt pozornie prosty, ale diabeł tkwi w szczegółach. LKV200USB to extender czteroportowy USB 2.0, zasilany wyłącznie ze strony hosta (nadajnik czerpie zasilanie z USB, bez zewnętrznego zasilacza), a odbiornik wymaga DC 5V/1A. Zasięg: 80 m po CAT5, 100 m po CAT5e, 120 m po CAT6/7.
Urządzenie obsługuje hot-plug i automatycznie rozpoznaje tryby USB High-Speed, Full-Speed i Low-Speed. Po stronie odbiornika można podłączyć klawiaturę, mysz, ekran dotykowy, pamięć USB, dysk przenośny, kamerę i urządzenia audio (głośnik, mikrofon). Kamery obsługiwane są w formatach MJPEG, H.264 i YUY2; maksymalna rozdzielczość w MJPEG/H.264 to 2560×1440@30fps, w YUY2 ograniczenie spada do 640×480@30fps. Dla audio obsługiwane jest PCM przy 16, 44,1 lub 48 kHz.
Jedno ograniczenie, które warto znać przed zakupem: w danym momencie system rozpoznaje tylko jedno urządzenie z kategorii (pamięć masowa, kamera, audio). Jeśli podłączone zostaną dwa dyski USB, rozpoznany będzie tylko pierwszy. Klawiatury, myszy i ekrany dotykowe nie mają tego ograniczenia.
Topologia identyczna jak w LKV992-V2.0: jeden do jednego lub jeden do wielu przez przełącznik 100 Mbps (i wyżej), z możliwością kaskadowania. Plug and play bez sterowników, kompatybilność z Windows, macOS, Linux i Android. Urządzenie zaprojektowane do pracy ciągłej 24/7. Zabezpieczenia ESD i przepięciowe zgodne z IEC61000-4-2.
Wymiary nadajnika i odbiornika: 76,8 x 60,0 x 20,8 mm, masa ok. 125 g każdy. Obudowa stalowa.
Modele, które już są w ofercie i warto o nich przypomnieć
LKV610HH to extender HDMI 2.0 po skrętce CAT6/6A/7, który obsługuje 4K@120Hz. To ważny szczegół, bo większość extenderów po skrętce zatrzymuje się na 4K@60Hz. Tutaj przy zasięgu 25 m uzyskujemy 4K@120Hz, przy 60 m mamy 4K@60Hz. Pasmo 18 Gbps, RS-232, IR, deemedder audio stereo 3,5 mm na odbiorniku, HDR, HDCP 2.2/1.4. Urządzenie dobrze sprawdzi się wszędzie tam, gdzie monitor lub wyświetlacz obsługuje odświeżanie 120 Hz i nie chcemy z tego rezygnować.
LKV676KVM-TI to extender HDMI KVM do 70 m po CAT6/6A/7. Rozdzielczość 4K@60Hz, audio S/PDIF na wyjściu odbiornika, obsługa klawiatury i myszy USB po tej samej parze przewodów. Przydatny wszędzie tam, gdzie komputer musi być fizycznie odseparowany od stanowiska pracy, np. w rack roomach, salach serwerowych lub wymagających środowiskach przemysłowych.
LKV699E to bezprzewodowy extender HDMI 4K@60Hz na dystansie do 50 m w paśmie 5 GHz WiFi. IR w zestawie. Rozwiązanie dla sytuacji, gdy ciągnięcie kabla jest niemożliwe lub nieuzasadnione ekonomicznie. Urządzenia muszą mieć bezpośrednią widoczność lub co najmniej minimalną ilość przeszkód.
Modele, które już są w ofercie i warto o nich przypomnieć
LKV610HH to extender HDMI 2.0 po skrętce CAT6/6A/7, który obsługuje 4K@120Hz. To ważny szczegół, bo większość extenderów po skrętce zatrzymuje się na 4K@60Hz. Tutaj przy zasięgu 25 m uzyskujemy 4K@120Hz, przy 60 m mamy 4K@60Hz. Pasmo 18 Gbps, RS-232, IR, deemedder audio stereo 3,5 mm na odbiorniku, HDR, HDCP 2.2/1.4. Urządzenie dobrze sprawdzi się wszędzie tam, gdzie monitor lub wyświetlacz obsługuje odświeżanie 120 Hz i nie chcemy z tego rezygnować.
Wybierz właściwe rozwiązanie
Patrząc na cały obecny asortyment LKG w C4i, widać wyraźną logikę doboru: każdy z modeli odpowiada na inny problem dystansowy. Skrętka CAT6 do 70 m, światłowód do 40 km, bezprzewodowy 5G do 50 m, DVB-T przez sieć antenową bez ograniczenia liczby odbiorników, USB po skrętce do 120 m. To nie są produkty, które ze sobą konkurują. Raczej uzupełniają się nawzajem w ramach jednego projektu lub różnych typów instalacji.
Z perspektywy projektanta systemu AV lub automatyki budynkowej warto mieć tę mapę w głowie, zanim zacznie się dobierać konkretny model. Pytanie nie brzmi „który extender jest najlepszy”, tylko „jakie medium i jaka topologia pasuje do tej konkretnej instalacji”.
Porównanie extenderów
[kliknij aby otworzyć tabelę]:
Pełna oferta LKG w C4i dostępna jest na stronie c4i.com.pl. W razie pytań o dobór urządzeń do konkretnego projektu, zapraszamy do kontaktu bezpośrednio z działem technicznym tech (at) c4i.com.pl lub na tomasz (at) c4i.com.pl.
