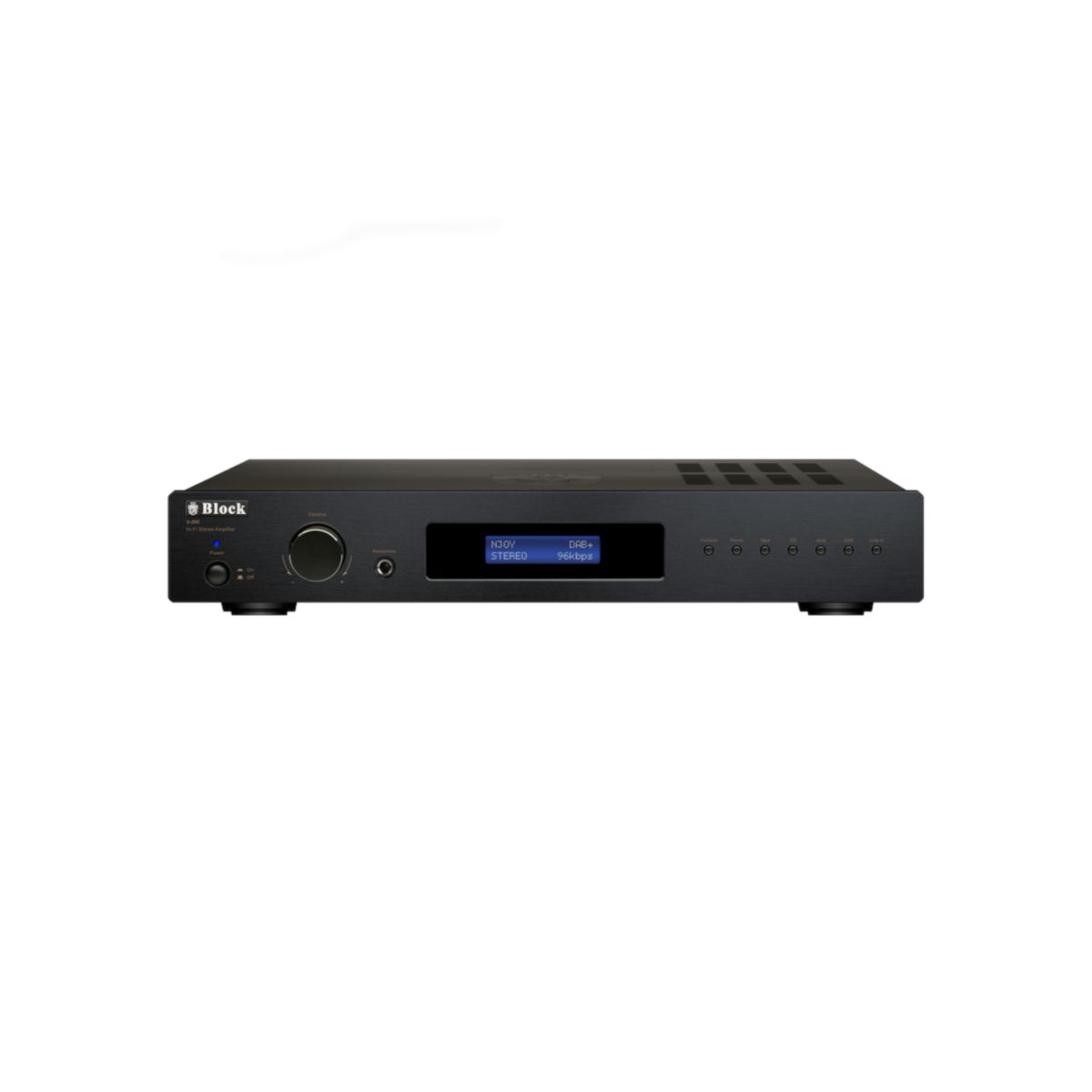

AudioBlock V-250 Zintegrowany wzmacniacz blokowy 2x40W

Dane techniczne

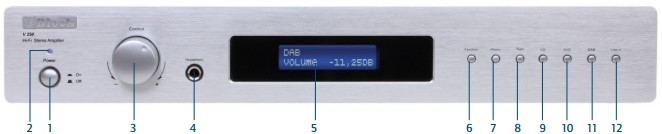

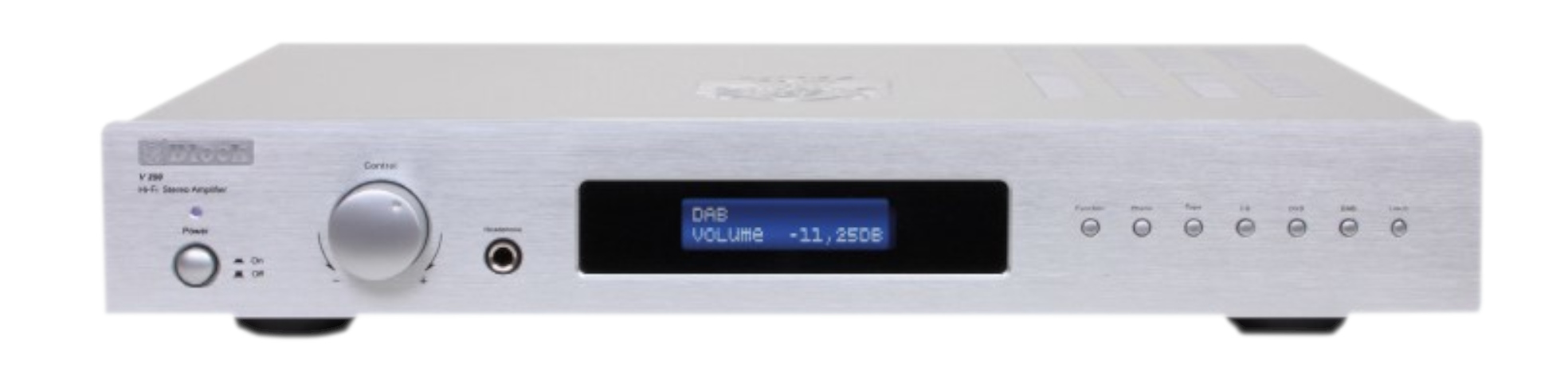

PRZYCISKI NA URZĄDZENIU:

1. Włącznik zasilania (WŁ. | WYŁ.)
2. Dioda LED sygnalizująca gotowość
3. Pokrętło wielofunkcyjne
4. Gniazdo słuchawkowe
5. Wyświetlacz LCD dwuwierszowy, pierwszy wiersz „Źródło”, drugi wiersz „Głośność”
6. Przycisk funkcyjny: Przycisk otwierający menu różnych ustawień.
7. Przycisk Phono: Aktywuje tylne wejście gramofonu (RCA z uziemieniem).
8. Przycisk Tape: Aktywuje tylne wejście magnetofonowe (RCA).
9. Przycisk „CD”: Aktywuje tylne wejście CD (RCA).
10. Przycisk DVD: Aktywuje tylne wejście DVD (RCA).
11. Przycisk „DAB”: Aktywuje tylne wejście DAB (RCA).
12. Przycisk Line-In: Aktywuje tylne wejście liniowe (gniazdo 3,5 mm).

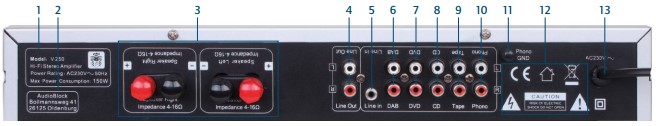

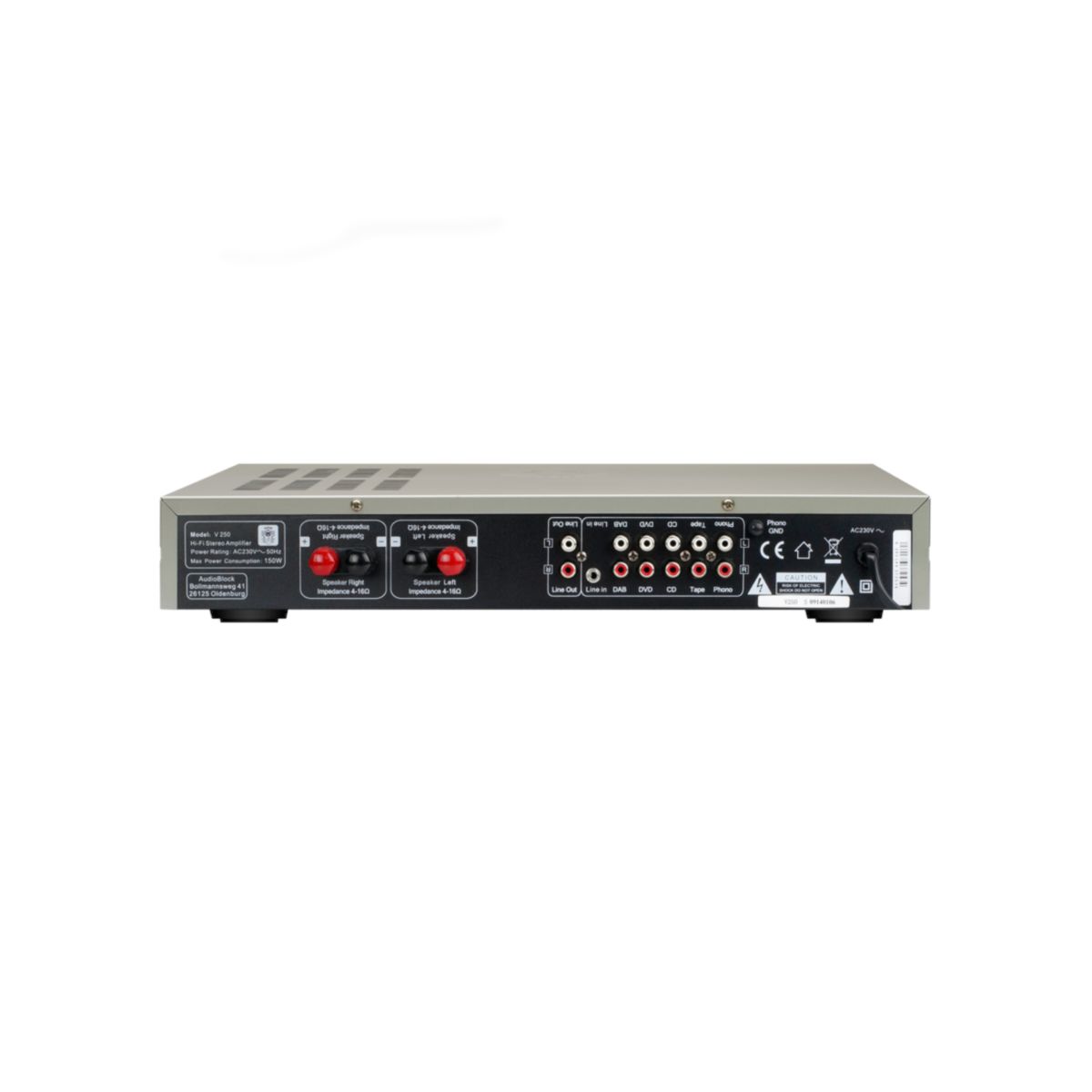

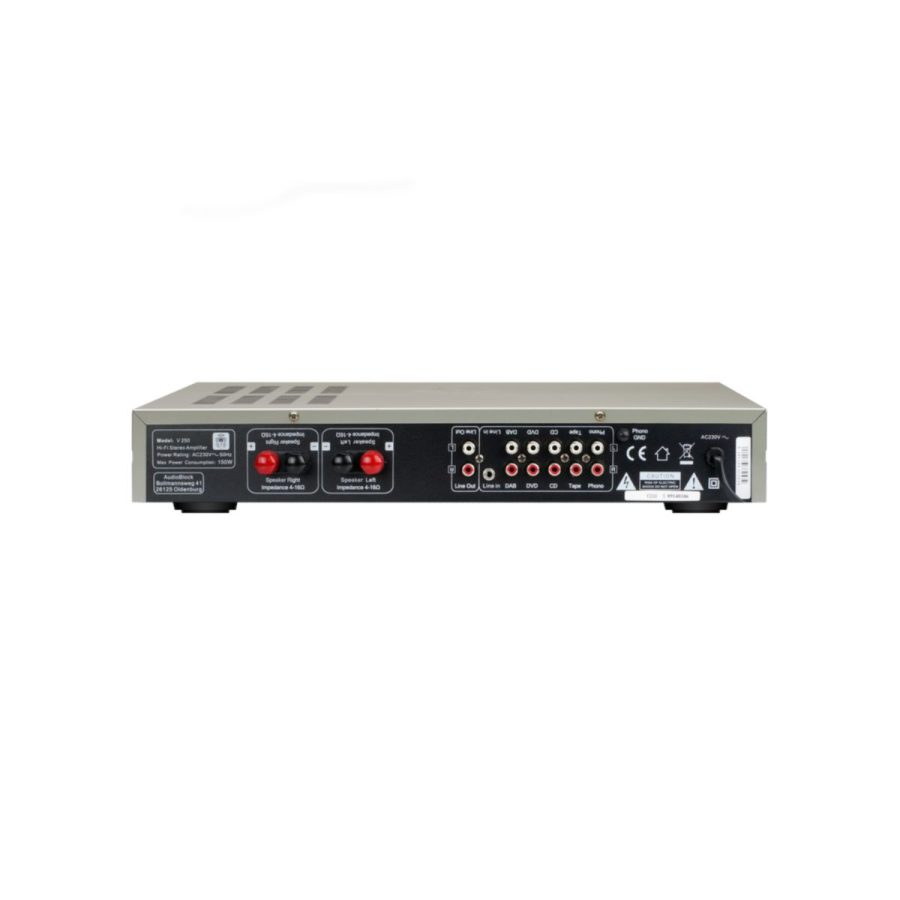

POŁĄCZENIA NA URZĄDZENIU:

1. Nazwa modelu
2. Adres producenta
3. Podłączenie głośników: Upewnij się, że plus i minus są podłączone prawidłowo!
4. Gniazda wyjściowe Line-Out: służą do podłączania magnetofonu kasetowego (Rec).
5. Wejście liniowe: do podłączenia innego urządzenia, np. Np. iPod lub podobny (gniazdo 3,5 mm.
6. Gniazda wejściowe DAB: Do podłączenia tunera, np. Blokuj R-250+.
7. Gniazda wejściowe DVD: służą do podłączania odtwarzacza DVD.
8. Gniazda wejściowe CD: służą do podłączania odtwarzacza CD, np. Blok C-250.
9. Gniazda wejściowe magnetofonu: służą do podłączania magnetofonu.
10. Gniazda wejściowe phono: służą do podłączania gramofonu, np. Blok PS-100+ (tylko systemy MM).
11. Phono GND: Do podłączenia przewodu uziemiającego gramofonu, zapobiega powstawaniu brumienia.
12. Ostrzeżenia ogólne.
13. Podłączenie zasilania: Kabel zasilający nie może być uszkodzony ani wadliwy.

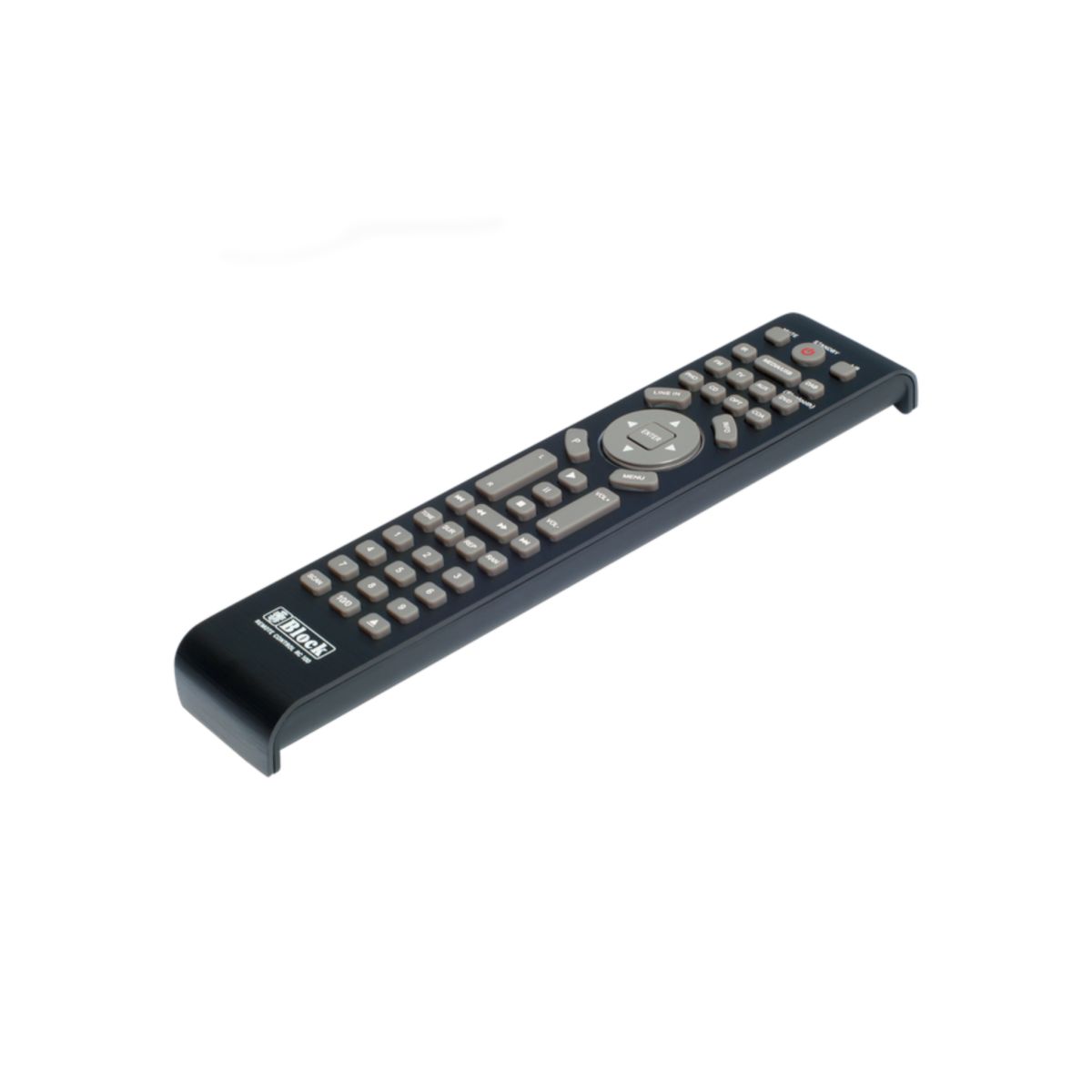

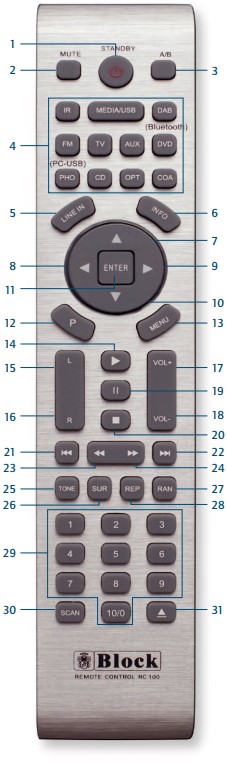

PILOT ZDALNEGO STEROWANIA:

Przycisk czuwania: Aby włączyć | Wyłączanie V-250 | R-250+ | C-250 Przycisk wyciszenia: wycisza V-250. Przycisk A | B: Brak funkcji na tym urządzeniu. Przyciski wyboru trybu pracy: • IR: Nie działa na tym urządzeniu, • Media | USB: Przełącza C-250 w tryb odtwarzania USB, • DAB: Przełącza tryb w R-250+ pomiędzy odbiorem DAB+ i Bluetooth i przełącza V-250 na wejście DAB, • FM: Przełącza R-250+ na odbiór FM, • TV: Przełącza V-250 na wejście TV, • AUX: Przełącza V-250 na wejście AUX, • DVD | Przycisk Bluetooth®: Nie działa na tym urządzeniu, • Phono: Przełącza V-250 na wejście PHONO (gramofon), • CD: Przełącza V-250 na wejście CD, • OPT: Brak funkcji na tym urządzeniu, • COA: Brak funkcji na tym urządzeniu, Przycisk Line-In: Przełącza V-250 na wejście LINE-IN. Przycisk Info: Naciśnięcie tego przycisku umożliwia wywołanie dodatkowych informacji z R-250+ podczas odbioru sygnału FM i DAB+. Strzałka w górę: W trybie FM zwiększa częstotliwość o 0,05 MHz lub przytrzymaj, aby automatycznie wyszukać następną stację. W menu wybierz różne pozycje. Strzałka w lewo: przejście do poprzedniego ustawienia w menu R-250+. Strzałka w prawo: dostęp do wybranych funkcji w menu R-250+. Strzałka w dół: W trybie FM zwiększa częstotliwość w krokach co 0,05 MHz aby zwiększyć lub przytrzymać, aby automatycznie wyszukać następną stację. W menu wybierz różne pozycje. Klawisz Enter: służy do potwierdzania wpisów menu w R-250+. Przycisk P: Do zapisywania stacji (R-250+) pod przyciskami numerycznymi. Przycisk menu: otwiera menu systemu R-250+. Przycisk odtwarzania: uruchamia odtwarzanie (C-250) lub Bluetooth (R-250+). Przycisk Balance: Przesuwa balans głośników V-250 w lewo. Przycisk Balance: Przesuwa balans głośników V-250 w prawo. Przycisk głośności +: zwiększa głośność urządzenia V-250. Przycisk głośności -: zmniejsza głośność urządzenia V-250. Przycisk pauzy: Wstrzymuje odtwarzanie z płyty CD (C-250) lub urządzenia Bluetooth (R-250+). Przycisk Stop: Zatrzymuje odtwarzanie z płyty CD (C-250) lub Bluetooth (R-250+). Przycisk Wstecz: Przechodzi do poprzedniego utworu na płycie CD (C-250) lub Bluetooth (R-250+) Przycisk „Do przodu”: Przechodzi do następnego utworu na płycie CD (C-250) lub przez Bluetooth (R-250+). Przycisk szybkiego przewijania do tyłu: Tylko dla C-250. Przycisk szybkiego przewijania do przodu: Tylko dla C-250. Przycisk tonów: Aktywuje ustawienia tonów wysokich i niskich w V-250. Odpowiednie wartości ustawia się za pomocą przycisku VOL | Przyciski VOL+. Przycisk SUR: Brak funkcji na tym urządzeniu. Przycisk RAN: Włącza lub wyłącza odtwarzanie losowe w instrumencie C-250. Przycisk REP: Przełącza C-250 w tryb automatycznego powtarzania. Przyciski 1-10: Wywołuje stacje zapisane w pamięci urządzenia R-250+, a w urządzeniu C-250 wybiera poszczególne utwory z płyty CD. Przycisk SCAN: wyszukuje wszystkie dostępne stacje w trybie DAB+ i FM urządzenia R-250+. Przycisk wysuwania: otwiera i zamyka tackę na płyty CD w odtwarzaczu C-250.
