VNS GeoBox S902 Przełącznik bezszwowy 4×2 4K HDMI

Zapytaj o cenę

Zaawansowany procesor wideo — przełącznik bezszwowy quad view 4×2 z funkcją ze wsparciem 4K@60 4:4:4 10-bit, wejścia: 4× HDMI (4096×2160@60Hz), wyjście 2× HDMI 2.0. Funkcja PIP/POP, zmiana klatkażu, programowalny EDID. Oferuje możliwość przełączania, konwersji formatów (w tym 3D), skalowania w górę i w dół, obracania i odwracania obrazu, konstruowania ścian wideo z monitorów UHD, dostosowywanie rozdzielczości i odświeżania obrazu na wyjściu.

VNS GeoBox S902 Przełącznik bezszwowy 4×2 4K HDMI

GeoBox S902 to najnowszej generacji wideo-procesor (bezszwowy przełącznik quad-view 4×2) do wszechstronnej konwersji obrazu — skalowania w górę i w dół, odwracania, obracania i z funkcją PIP/POP.  Obsługuje różne źródła i formaty wejściowe także spoza standardu VESA. Jest to idealny procesor końcowy do wyświetlaczy wielkoformatowych wymagających wejść i wyjść 4K/60Hz.

S902 ma 4 wejścia HDMI oraz dwa wyjścia HDMI. Wejścia obsługują formaty do 4096×2160@60Hz 4:4:4. Wyjście — do 4096×2265@60Hz lub 7680×1234@60Hz.

Procesor jest wyposażony w 10-bitowy przetwornik obrazu, usuwa adaptacyjnie przeplot, wspiera przeklatkowanie 3:2/2:2. Edycja EDID umożliwia dopasowanie formatu do odbiornika w taki sposób, aby uzyskać optymalny efekt.

Do ustawiana parametrów i sterowania urządzeniem można używać klawiatury na panelu frontowym, pilota IR, portu RS-232, interfejsu webowego lub poprzez Ethernet i USB.

Wbudowana w urządzenie funkcja Video Wall służy przycinaniu i regulacji proporcji obrazu, dostosowaniu formatu do urządzenia odbiorczego. Zakres zmian do ±1800 pikseli z każdej strony.

Funkcje PIP (picture-in-picture) oraz POP (picture-outside-picture, obrazy sąsiadujące) są standardowymi funkcjami wideo-procesora S902. Użytkownik może dzięki nim uzyskać na wyjściu obrazy z 4 różnych wejść naraz. Urządzenie umożliwia też szybką, bezszwową zmianę źródeł obrazu lub włączenia/wyłączenia okien PIP.

Wideo-procesor S902 jest zaprojektowany do pracy ciągłej (24/7), łatwego wdrożenia, szybkiej i prostej konfiguracji, także zdalnej. Te cechy plus niezawodność i niewygórowana cena czynią go idealnym produktem low-entry-level w swoim segmencie.



Funkcje i cechy:

  • Wejścia: 4× HDMI (maks. rozdzielczość: 4096×2160@60Hz 4:4:4 10-bit)
  • Wyjście: 1× HDMI (pass-through)
  • Obsługa standardów HDMI 2.0
  • Wyjścia audio: 1× cyfrowe RCA SPDIF, 1× analogowe 3,5mm R/L
  • Dodatkowa obsługa różnych rozdzielczości poza standardem VESA
  • Wsparcie HDCP 1.4/2.2
  • Wsparcie dla przestrzeni kolorów xvYCC 8/10/12 bit
  • Możliwość podziału, przycięcia, obrotu, odwrócenia, zmiany proporcji obrazu wejściowego
  • Bezszwowe przełączanie źródeł obrazu
  • Posiada funkcję kompensacji bezeli
  • Funkcja stopklatki(?)
  • Programowalny EDID
  • Funkcje PIP (picture-in-picture) oraz POP (picture-outside-picture)
  • Różnorodny podział okien (do 4 źródeł obrazu naraz)
  • Indywidualne dopasowywanie kolorów dla głównego okna i podokien
  • Auto-detekcja obrazu HDR i HDR10
  • Sterowanie: klawiatura na panelu frontowym, pilot IR, port RS-232, interfejs webowy, Ethernet i USB
  • Oprogramowanie na PC pozwala na sterowanie kilku procesorów naraz poprzez Ethernet lub USB
  • Możliwość zapisu ustawień systemu urządzenia (backup) i przeniesienie ich na inne.

GeoBox S901 - OSD Menu, PC Tool



S902 schemat

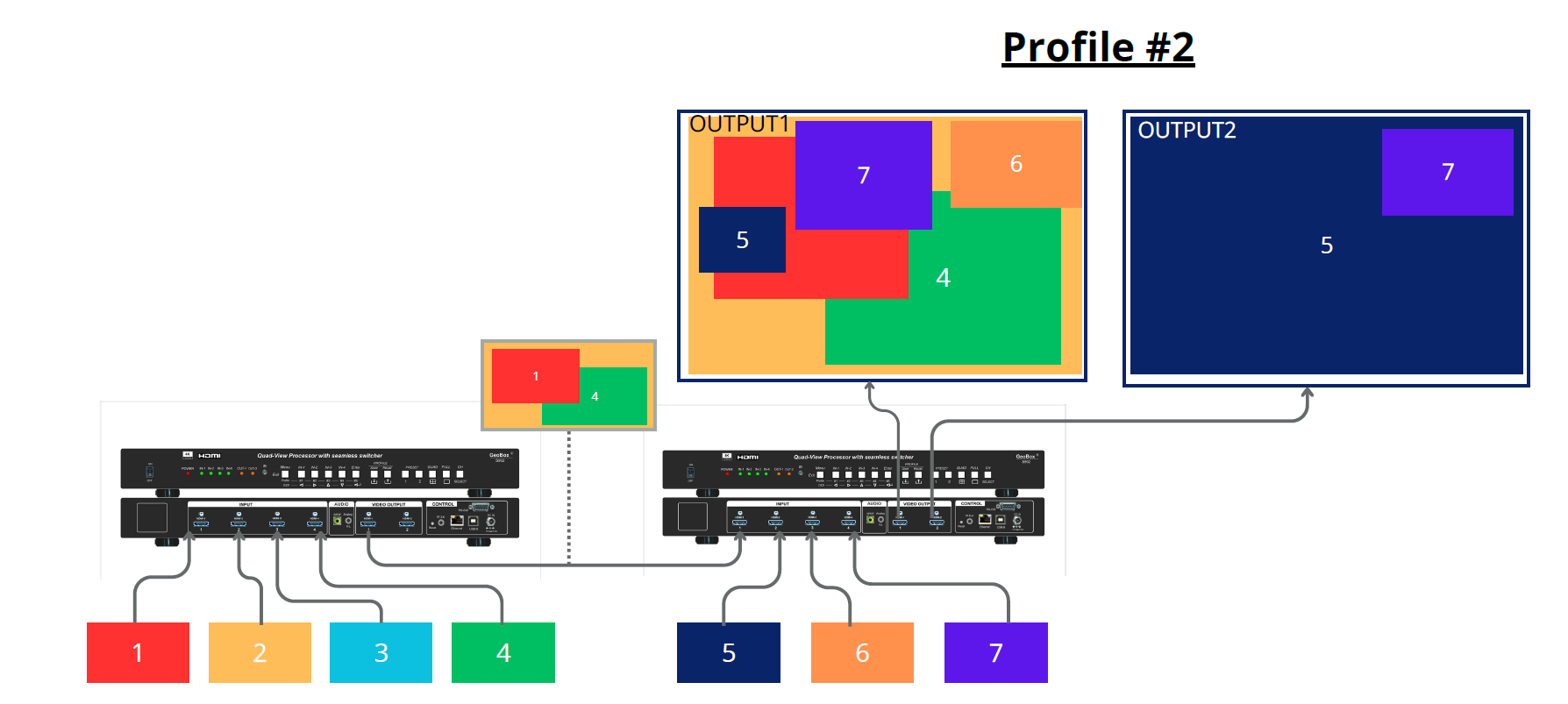

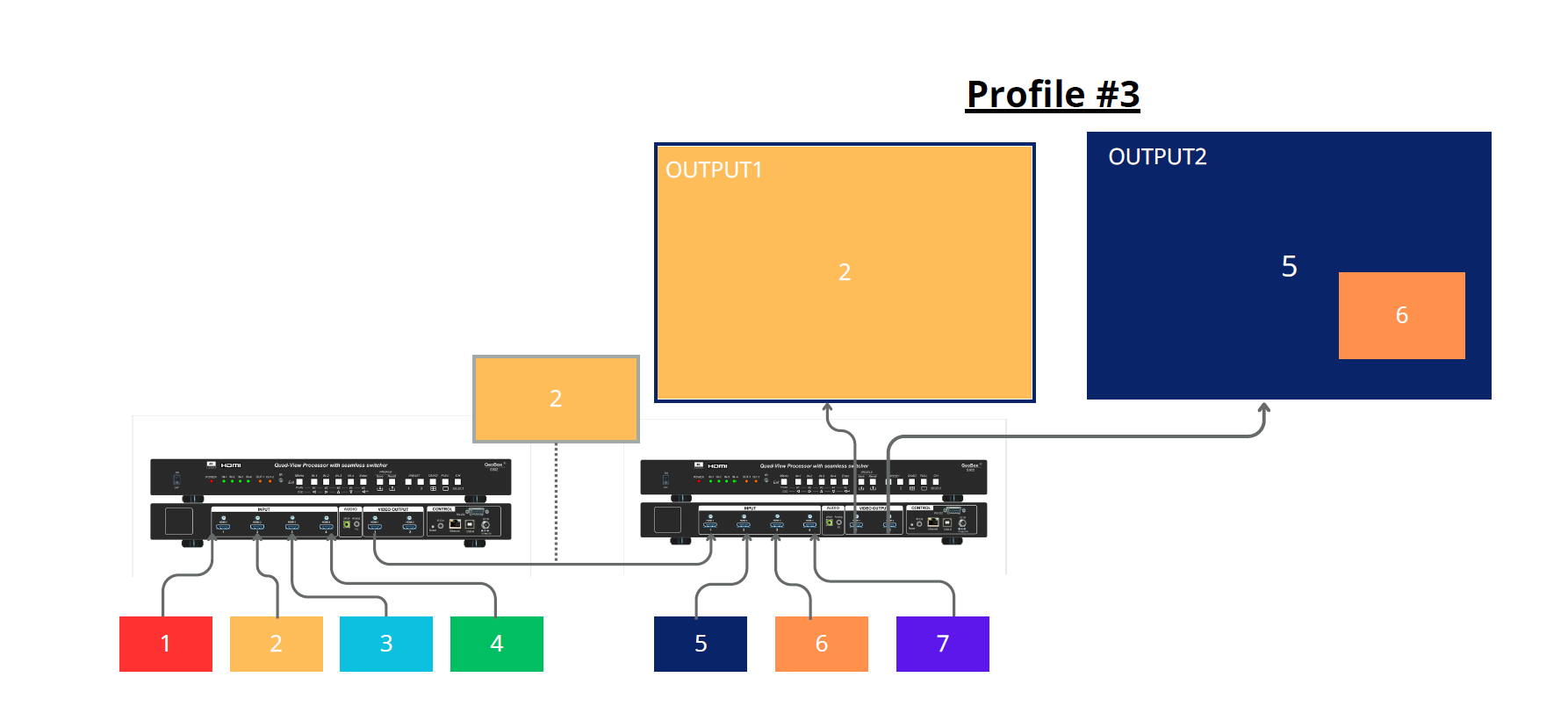

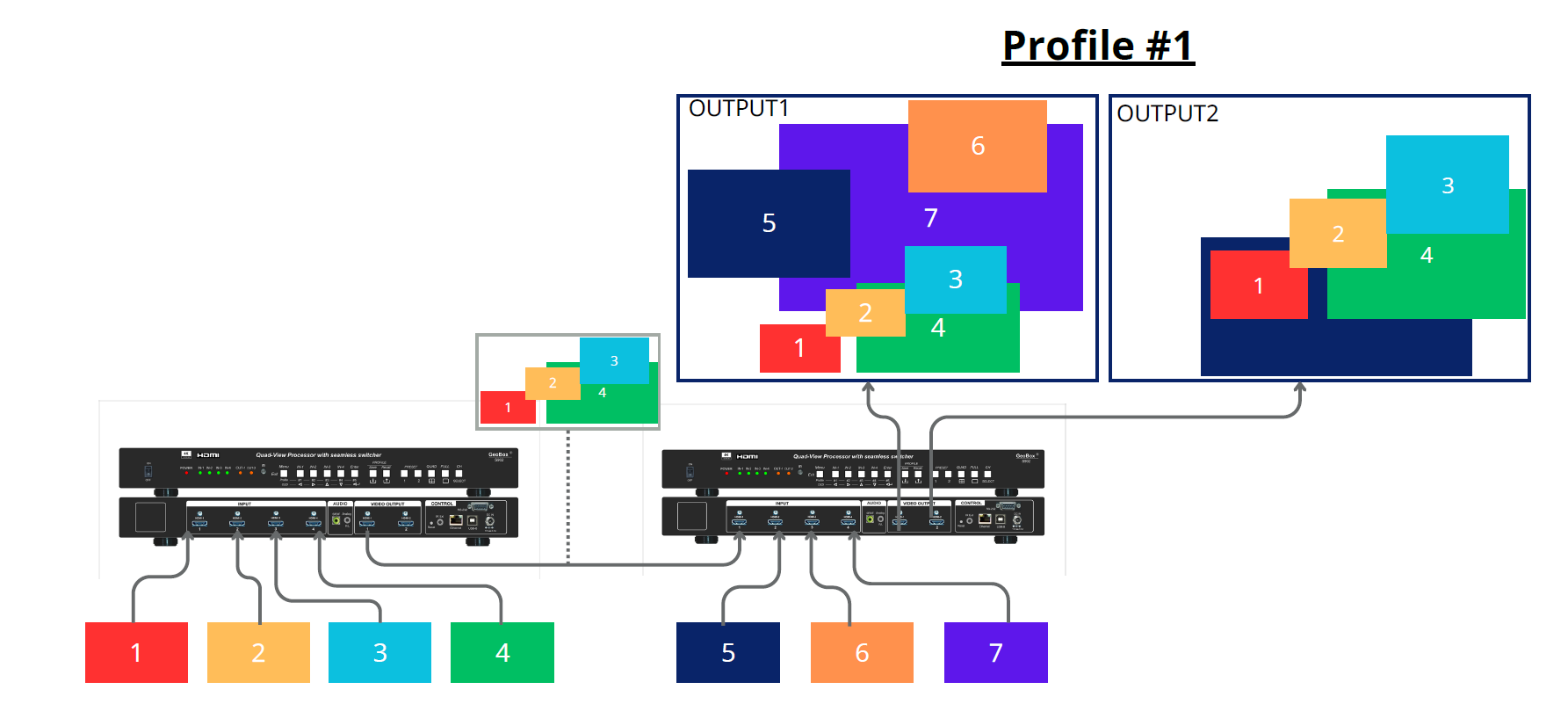

Przykładowe konfiguracje okien:

S902 tryby widoków

Topowy 10-bitowy  wideo-procesor

1. 10-bitowy zintegrowany procesor z obsługą usuwania przeplotu, w tym z 3D, detekcją proporcji filmów 3:2/2:2, wygładzaniem i rekonstrukcją obrazu.
2. Pełna regulacja barw i chrominancji, w tym przesuniecie barwne, jasność, nasycenie, kontrast, niezależna regulacja kanałów RGB oraz pamięć presetów.

PIP/POP

1. PIP (picture-in-picture) z regulacją proporcji i usytuowania
2. POP (picture-outside-picture) obrazy obok siebie na cały ekran lub z zachowaniem oryginalnych proporcji
3. PIP/POP wspiera maksymalnie format wejściowy 4K/60.



Dane techniczne

  • Wejścia: 4× HDMI 2.0
  • Wyjście: 2× HDMI, audio: 1× cyfrowe RCA SPDIF, 1× analogowe R/L
  • Obsługa HDCP: HDMI – HDCP 2.2/1.4; DisplayPort – HDCP 2.2
  • Maks. rozdzielczość wejściowa/wyjściowa: 4096×2160@60Hz (HDMI – pixel clock rate – do 600 MHz)
  • Wsparcie dla sygnałów wejściowych progresywnych oraz z przeplotem (4:4:4 bez kompresji)
  • Wsparcie dla formatów innych niż standard VESA
  • Progresywny sygnał wyjściowy RGB 4:4:4
  • Bezszwowe przełączanie między źródłami sygnału (przy wyświetlaniu pojedynczego źródła)
  • Wybór częstotliwości odświeżania na wyjściu: 24/30/50/60Hz (?)
  • Zakres wyjścia: od 1024 do 4080 (z krokiem 8 Px) w poziomie i od 720-3840 (z krokiem 1 Px) w pionie
  • Zaprogramowanych 17 trybów taktowania wyjścia z 8-bitową/10-bitową głębią koloru i kontrolą HDCP
  • Osadzona funkcjonalność ściany wideo z podziałem, przycinaniem obrazu, przypisaniem lokalizacji i pozycji.
  • Elastyczna regulacja położenia i przycinania każdego obrazu składowego w zakresie ±1800 pikseli.
  • Funkcja PIP/POP — rozmiar okien od 320×180 do 1920×1200 z regulacją pozycji, obrotu, odbicia, przycięcia obrazu.
  • Dekodowanie sygnałów 3D dla wyświetlaczy pasywnych 3D i konwersja formatu 3D do side-by-side, góra/dół lub sekwencyjnie.
  • 9 różnych typów widoków
  • Korekcja barwy dla okna głównego i podrzędnego.
  • Regulowana pozycja menu OSD
  • 10-bitowy procesor, aktywne usuwanie przeplotu, algorytm low angle smooth, przetwarzanie 3:2/2:2 pull-down cadence.
  • Możliwość wyboru głębi koloru na wyjściu między 8 a 10 bitów, nawet jeśli na wejściu jest sygnał 8-bitowy
  • Wsparcie przestrzeni koloru xvYCC, głębia koloru 8/10/12-bit (deep color)
  • Wsparcie dla przetwarzania sygnałów wejściowych HDR: SMPTE ST-2084, SMPTE ST-2086 oraz BT.2020 HDR 10
  • Obrót obrazu o 90/180/270 stopni, odwracanie, kadrowanie, skalowanie, korekty barwne niezależnie dla każdego kanału wejściowego do 4k/2k – 60Hz.
  • Sterowanie za pomocą klawiatury na panelu frontowym, pilota IR, portu RS-232, interfejsu webowego (w tym z urządzeń mobilnych przez WiFi), Ethernet i USB.
  • Oprogramowanie na PC pozwala na sterowanie kilku procesorów naraz poprzez Ethernet lub USB
  • Wyjście HDMI z sygnałem audio do wyboru z głównego lub podrzędnego okna
  • Programowalny EDID
  • Ochrona ESD: ±15kV (powietrze), ±8kV (kontakt)
  • Zasilanie: zasilacz  12V/2A (100V-240V)
  • Maks. pobór mocy:  24 W (2 A)
  • Warunki pracy: 40 °C, 10-90% RH
  • Sterowanie: przyciski na panelu, pilot IR, RS232, USB, Ethernet, WebUI
  • Wymiary: 440 mm × 160 mm × 41 mm
  • Waga: 2,4 kg
  • Certyfikaty CE/FCC/RoHS

Schemat połączeń

S902 schemat połączeń

Filmy

Pliki do pobrania

Specyfikacja (j. ang.) [otwórz]

Krótki poradnik (j. ang.) [otwórz]

Instrukcja użytkownika (j.ang.) [otwórz]

Instrukcja użytkownika (j.pol.) [otwórz]

Instrukcja użytkownika aplikacji GCT [otwórz]

Narzędzie GCT (GeoBox Control Tool) [pobierz]

Instrukcja łączenia się z urządzeniami via Telnet [otwórz]

Lista komend RS232 (te same komendy działają w przypadku połączenia via Telnet) [otwórz]
