Matryce HDMI — przełączniki matrycowe. Poradnik praktyczny
Czym jest kolokwialnie zwana matryca HDMI?
Poprawna nazwa to przełącznik matrycowy x wejść na y wyjść — urządzenie, które potrafi przełączyć dowolne wejście na dowolne wyjście, a także dowolne wejście na więcej niż jedno wyjście.
Oznaczenie matrycy np. 4×2 mówi, że przełącza ona dowolne dwa z czterech wejść na dowolne dwa wyjścia. Oznaczenie 4×4 oznacza przełączenie dowolnych 4 wejść na dowolne 4 wyjścia — bez możliwości miksowania, czyli przełączenia dwóch lub więcej wejść na jedno wyjście. Transmisja wszystkich przełączonych sygnałów odbywa się w tym samym czasie.
Zwykłe matryce nie przełączają dwóch lub więcej wejść na jedno wyjście, bo wówczas musiałyby być multiviewerem lub mikserem wideo.
Typowe konsumenckie matryce HDMI to 4×2, 4×4, 6×2 czy 2×4. Większe — 8×8, 16×16 lub więcej — albo matryce modułowe, w których liczbę wejść i wyjść określają wymienne moduły wejścia i wyjścia, to matryce do zastosowań profesjonalnych: w salach posiedzeń, hotelach, audytoriach, pokojach sterowania i kontroli, w telewizji i radiu oraz w niezliczonych zastosowaniach komercyjnych i przemysłowych.
Dla matrycy modułowej Cuanbo MVP-8C (8 slotów) można więc zbudować np. 4 wejścia i 4 wyjścia, 2 wejścia i 6 wyjść albo 3 wejścia i 5 wyjść , itp.— zależnie od potrzeb klienta.
C4i od wielu lat oferuje olbrzymią gamę matryc profesjonalnych i konsumenckich, doradzając dobór zależnie od potrzeb i budżetu klienta. Niezawodnymi producentami takich urządzeń są m.in. HDCVT, FXN (Foxun), PTN, Kramer Electronics, PureLink, SFX, Extron, Crestron i wiele innych. Te wymienione powyżej, dostarczane przez C4i, są sprawdzone w działaniu przede wszystkim przez wymagjących klientów przemysłowych — sprawdzone w działaniu i niezawodne, często z dłuższym niż 1 rok okresem gwarancji producenta.
Co to są presety matrycy?
To predefiniowane ustawienia wejść–wyjść (scenariusze połączeń), które możemy przywołać jednym przyciskiem lub komendą RS232 albo HTTP.
Co to jest matryca skalująca?
Zwykły przełącznik matrycowy przy przełączeniu wejście/wyjście lub przy wyborze presetu traci synchronizację. Powoduje to przerwę w wyświetlaniu obrazu — czarny ekran. W tym czasie negocjowana jest informacja EDID między wejściem (wejściami) a wyjściem (wyjściami). Może to trwać w przypadku projektorów nawet 10 sekund i może się skończyć niepowodzeniem, czyli czarnym ekranem, gdy dwa urządzenia nie uzgodnią informacji EDID (Extended Display Identification Data) pomiędzy sobą.
Dlatego powstały matryce skalujące, które albo potrafią uzgodnić EDID-y niezależnie na każdym wyjściu, albo mają niezależny sprzętowy skaler zaimplementowany na każdym wyjściu matrycy. Dzięki temu można np. wyświetlić wejściowy sygnał 4K60 na monitorze o rozdzielczości natywnej 1080p, a w tym samym czasie podać ten sygnał na inne wyjście, do którego podłączono monitor 4K60 — w postaci 4K60. Skaler taki ustawiamy na rozdzielczość zgodną z podłączonym do niego urządzeniem wyświetlającym. Ta ostatnia sytuacja oznacza, że mamy do czynienia z matrycą bezszwową, która przełączy sygnały na wyjściach bez utraty synchronizacji i natychmiastowo.
Co to jest matryca bezszwowa?
Matryca taka posiada niezależne skalery sprzętowe pozwalające ustawić konkretną rozdzielczość wyjściową — np. 1080p50 lub 3840x2160p60 — zależnie od rozdzielczości natywnej wyświetlacza, oraz stowarzyszony ze strumieniem wideo sygnał audio, np. 2 kanały LPCM lub multichannel bitstream. Najczęściej przełączanie jest bezzwłoczne, dzięki czemu projektor, monitor lub np. enkoder do wideokonferencji nie traci obrazu i transmisja nie zostanie przerwana. Inne zastosowania to audycje na żywo, broadcast czy eventy.
Przykłady bezszwowych matryc skalujących: HDP-MXB44VM i HDP-MXB88VW.
Co to jest mikser wideo?
To przełącznik lub przełącznik matrycowy miksujący sygnały bezszwowo, z ustalonym np. w sekundach czasem przenikania dwóch obrazów. Przykłady: Ncaster X3 Box czy np. starszej generacji tvOne 1T-C2-750, skalery Corio Master 2 czy procesory Calico.
Co to jest multiviewer?
To rodzaj miksera podający dwa lub — najczęściej — więcej sygnałów wejściowych na jedno wyjście w postaci okien, położonych regularnie lub nieregularnie, zależnie od ustawień i możliwości takiego procesora obrazu.
Przykłady multiviewerów: VNS Geobox G901, VNS Geobox G902, HDC SWB41MV, FXN SX-MVS02, matryca FXN SX-SMX47, tvOne 1T-C2-750 (stary model) oraz nowe modele tvOne Calico, a także procesory VNS.
Co to jest matryca automatyczna?
To matryca przełączająca wejścia na wyjście automatycznie, zaraz po pojawieniu się aktywnego sygnału na wejściu. Są to przeważnie matryce konsumenckie 4×2.
Przykłady: HDC-MXB42AC oraz analogiczna, ale profesjonalna wersja HDP-MXB42AP.
Są też automatyczne przełączniki sygnałów (nie matryce) HDMI lub HDBaseT, np. HDP-PSB51H70.
Co to jest ściana wideo?
To procesor wideo podający jeden lub więcej sygnałów w postaci okien na 2, 3 4 lub więcej monitorów lub projektorów tworzących ścianę wideo np. najczęściej 2×2 , 3×1, 3×3 , itp. Taki procesor ma sprzętowy skaler na kżdym wyjściu- które jest przyporządkowane do komkretnego monitora lub projektora. Przykład uniwersalnego procesora będącego bezszwową matrycą, multiviewerem i procesorem ściany wideo to VNS Geo 406
Przykłady innych procesorów generujących ścianę wideo:
SFX HDVW03 kontroler ścany wideeo 5×9
To procesor wideo podający jeden lub więcej sygnałów w postaci okien na 2, 3, 4 lub więcej monitorów albo projektorów tworzących ścianę wideo — np. najczęściej 2×2, 3×1, 3×3 itp. Taki procesor ma sprzętowy skaler na każdym wyjściu, przyporządkowanym do konkretnego monitora lub projektora.
Przykład uniwersalnego procesora będącego jednocześnie bezszwową matrycą, multiviewerem i procesorem ściany wideo to VNS Geo 406.
Co z audio w przypadku matrycy?
W przypadku matryc z samymi tylko portami HDMI sygnał audio jest zembedowany w strumieniu HDMI i razem z nim przełączany. W matrycach profesjonalnych sygnały audio są podawane zarówno w strumieniu HDMI, jak i oddzielnie — najczęściej na wyjściach jako analogowe stereo lub cyfrowe SPDIF. W matrycach modułowych, jak Cuanbo MVP-8C, sygnały audio analogowe są wyodrębnione zarówno z wejść, jak i z wyjść matrycy.
Czy matryce są tylko dla sygnałów HDMI?
Nie. Występują matryce dla sygnałów 3G SDI, 12G SDI, HDBaseT, VGA czy IP, ale są i takie rozwiązania, które łączą w jednej obudowie różne formaty i standardy sygnałów. Są to matryce modułowe wieloformatowe, np. Cuanbo MVP-8C.
Co to jest matryca modułowa (modularna)?
To przełącznik, w którym każde wejście i wyjście jest w postaci karty PCB montowanej zależnie od potrzeb. W niektórych matrycach występują płytki PCB z 4 wejściami lub wyjściami.
Dostępne matryce HDMI (stan na 2026 rok)
Poniżej aktualne modele z oferty C4i wraz z cenami detalicznymi brutto i statusem dostępności.
| Model | Opis | Cena brutto | Dostępność / uwagi |
|---|---|---|---|
| HDP-MXB42AP | 4×2 HDMI 2.0, skalowane wyjścia, audio | 1199 zł | dostępny |

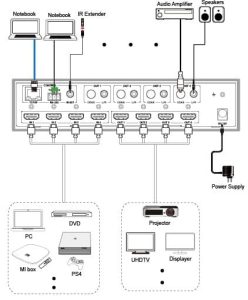

| HDP-MXB44P | 4×4 HDMI 2.0 | 1999 zł | na zamówienie |
| HDP-MXB44H | 4×4 HDMI 2.0 (obudowa 1U) | 1864 zł | na zamówienie |
| HDP-MXC44A | 48 Gb/s 4×4 HDMI 2.1 | 4320,11 zł | na zamówienie |
| HDP-MXC88A | 48 Gb/s 8×8 HDMI 2.1 | 6725 zł | na zamówienie |
| HDP-MXB44D70M | 4×4 HDMI 2.0 po CAT6, 70 m | 3735 zł | na zamówienie |
| HDP-MXB88D70M | 8×8 HDMI 2.0 po CAT6, 70 m | 7875 zł | na zamówienie |
| HDP-MXB44H150 | 4×4 HDMI 2.0 po HDBaseT, 150 m | 7800 zł | na zamówienie |
| HDP-MXB88H150 | 8×8 HDMI 2.0 po HDBaseT, 150 m | 5289 zł | na zamówienie |
| HDP-MXB42LMV | 4×2 HDMI 2.0 bezszwowa z multiviewem | 12450 zł | na zamówienie |
| HDP-MXB42LMVUC | 4×2 HDMI 2.0 bezszwowa z multiviewem i przechwytywaniem USB 3.2 | 4430 zł | na zamówienie |
| HDP-MXB44VM | 4×4 HDMI 2.0 bezszwowa ze ścianą wideo | 7150 zł | dostępna |
| HDP-MXB88VW | 8×8 HDMI 2.0 bezszwowa ze ścianą wideo i multiviewem | 9985 zł | na zamówienie |
| HDP-MXB88DA-LX | 8×8 HDMI 2.0 | 4656 zł | na zamówienie |
| HDP-MXB1616 | 16×16 HDMI 2.0, skalowane wyjścia + coax audio | 5899 zł | na zamówienie |
| HDP-MX944SL | 4×4 HDMI 1.4 bezszwowa ze ścianą wideo | 1400 zł | na zamówienie |
| HDP-MX988SLU | 8×8 HDMI 1.4 bezszwowa ze ścianą wideo | 2576 zł | na zamówienie |
| HDP-MX988H | 8×8 HDMI 1.4 | 2128 zł | na zamówienie |
| HDP-MXB88SL | 8×8 HDMI 2.0 bezszwowa ze ścianą wideo (1× deembedder audio) | 4096 zł | na zamówienie |
| HDP-MXB88SLU | 8×8 HDMI 2.0 bezszwowa ze ścianą wideo i multiviewem (1× deembedder audio) | 7140 zł | na zamówienie |
| GMX MA-5544HIZ | przemysłowa matryca HDMI 4×4 4K, sterowanie LAN, RS232, IR | 1697 zł | w magazynie |
| HDC-MXC42A | 4×2 HDMI 8K skalująca, HDR10+, Dolby Vision | 820 zł | w magazynie |
| SFX HDMX02 | 4×2 HDMI 2.1, 8K60 | 750 zł | w magazynie |
| SFX HDMX01 | 6×2 HDMI 2.0, deembedder audio | 455 zł | w magazynie |
| SFX HDMX 2×4 | 2×4 HDMI 2.0, 4K ze skalowaniem, deembedder audio | 299 zł | w magazynie |
| HDV-MXB44C | 4×4 HDMI 2.0, audio 7.1, skalowane wyjścia | 1112 zł | w magazynie |
| FXN SX-SMX47 | 4×4 HDMI 4K — multiviewer i ściana wideo w jednym | 7750 zł | w magazynie |
Wszystkie matryce HDMI znajdziecie w kategorii: https://c4i.com.pl/kategoria-produktu/przelaczniki-av/matryce-przelaczniki-matrycowe-hdmi/
Garść rad praktycznych
Stosowaliśmy ostatnio u kilku klientów matryce 16×16 HDP-MXB1616 — https://c4i.com.pl/produkt/przelaczniki-av/matryce-przelaczniki-matrycowe-hdmi/hdp-mxb1616-matryca-hdmi-16×16-skalowane-wyjscia-coax-audio/ — razem ze sterownikami tej samej firmy (HDH-TSWP04C), co przyniosło dobre rezultaty.
-
- Uwaga na kable HDMI AOC. Jeśli porty wyjściowe nie dostarczają przez HDMI wystarczających poziomów zasilania 5 V DC, sygnały nie będą przesyłane.
-
- EDID przy przełączaniu wielu sygnałów. W razie problemów należy skasować EDID-y matrycy z poziomu jej strony web albo wyłączyć z zasilania matrycę i podłączone urządzenia na ponad 20–30 sekund.
-
- Rozwiązanie docelowe: bezszwowe matryce skalujące podające stałe parametry sygnału na wyjściu, niezależnie od parametrów sygnału wejściowego — HDP-MXB88VW czy HDP-MXB44VM.
Sterowanie matrycą
Sterownik HTTP/RS232 firmy HDCVT, sprawdzony w instalacjach — HDH-TSWP04C — nadaje się nie tylko do matryc HDCVT, ale też do urządzeń innych producentów.
-
- Sterownik klasyczny z przyciskami: https://c4i.com.pl/produkt/akcesoria-i-uslugi/interfejsy-rs-232-usb-lan-ir/inne-sterowniki-rs232/mvp-8bc-eu/
-
- Panel 10-przyciskowy na ścianie (HDP-WPC10): https://c4i.com.pl/produkt/akcesoria-i-uslugi/interfejsy-rs-232-usb-lan-ir/inne-sterowniki-rs232/hdp-wpc10-10-przyciskowy-panel-sterujacy-na-scianie/
Co istotne — sterowanie matrycami realizujemy przez HTTP/IP, nie przez RS232 jak w starszych urządzeniach.
W razie potrzeb oferujemy napisanie programu sterującego do zastosowania klienta oraz przełączanie matrycy bądź jej presetów ze sterownika dotykowego montowanego na stole, w biurku czy na ścianie.
Polecane modele
Profesjonalne matryce 4×4 Gomax Electronics w okazyjnych cenach — sprawdzone i niezawodne:
-
- GMX MA-5544HIZ — https://c4i.com.pl/produkt/przelaczniki-av/matryce-przelaczniki-matrycowe-hdmi/ma-5544hiz-matryca-hdmi-4×4/ — atrakcyjna cena 1697 zł brutto
Popularne i dostępne od ręki z magazynu C4i:
-
- HDC-MXC42A — 820 zł brutto — https://c4i.com.pl/produkt/przelaczniki-av/matryce-przelaczniki-matrycowe-hdmi/hdc-mxc42a-matryca-skalujaca/
-
- SFX HDMX02 — 750 zł brutto — https://c4i.com.pl/produkt/przelaczniki-av/matryce-przelaczniki-matrycowe-hdmi/sfx-hdmx02-matryca-hdmi-2-1-4×2-8k60/
-
- FXN SX-SMX47 — 7750 zł brutto — https://c4i.com.pl/produkt/skalery-procesory-obrazu/multiviewer-pip/fxn-sx-smx47-matryca-hdmi-4×4-multiviewer-sciana-wideo-4k/
-
- HDC-MXB42AC — 675 zł brutto, automatyczna matryca 4×2 — https://c4i.com.pl/produkt/przelaczniki-av/matryce-przelaczniki-matrycowe-hdmi/hdc-mxb42ac-matryca-skalujaca-hdmi-2-0-z-audio/ — bardzo popularna i stosowana masowo w edukacji (m.in. szkoła SWPS we wszystkich oddziałach)
Przełączniki SDI
-
- HDV-S41SL — 4×1 bezszwowy 3G SDI — https://c4i.com.pl/produkt/skalery-procesory-obrazu/skalery-video-proste/skalery-sdi/hdv-s41sl-przelacznik-sd-hd-3g-sdi/
Jest wiele matryc 3G SDI, a nawet 12G SDI firmy Blackmagic Design, stosowanych chętnie ze względu na dość łatwe przesyłanie sygnału na dłuższe odległości i brak HDCP.
Matryce HDBaseT i modułowe
-
- GMX MA-5288V2-100 — 8×8 (4K30, 4K60 4:2:0, HDBaseT 1080p), na 100 m, doskonały sprzęt, stosowany w kinach; z racji dłuższego „leżakowania” oferowany z dużym rabatem — https://c4i.com.pl/produkt/przelaczniki-av/matryce-hdbaset/przelacznik-matrycowy-matryca-hdmi-hdbaset-gmx-ma-5288v2-100/
-
- Cuanbo MVP-8C — 8 slotów, dostępne od ręki karty HDMI i HDBaseT; są też większe modele 16- i 32-slotowe — https://c4i.com.pl/produkt/przelaczniki-av/matryce-hdbaset/modularna-matryca-wideo-4k-mvp-8c/
Podsumowanie
Jeśli jesteś zainteresowany matrycą oraz wykonaniem sterowania do niej — napisz do nas, a dobierzemy urządzenia i napiszemy program sterujący.
Ceny podane w złotych brutto, stan na 2026 rok. Zdjęcia pochodzą ze stron produktowych C4i.
