Zestaw DIY – Streamer ProtoDAC TDA 1387 X8 + Raspberry Pi 4b

Zestaw DIY – Streamer ProtoDAC TDA 1387 X8 + Raspberry Pi (wersja 2GB) to doskonale brzmiący (naszym zdaniem) streamer DIY audio. Ustawienia sterowników Volumio: Generic I2S DAC lub MoOde: ProtoDAC TDA1387 X8

Możesz zakupić u nas zestaw z podstawowym zasilaczem USB-C 5V/300mA. Rekomendujemy jednak zakup audiofilskiego stabilizowanego zasilacza 5V USB-C – 5V 25VA Zasilacz liniowy stabilizowany (w wersji z wyjściem 5V DC). Tańszy zestaw nie zawiera karty micro SD z systemem operacyjnym, którą dostarczymy za opłatą po uzgodnieniu szczegółów instalacji systemu. Rekomendujemy wielokrotnie testowany, rewelacyjny system Volumio (licencja bezpłatna) lub Moode.

Elementy składowe pełnego (prezentowanego) zestawu:

• Płytka ProtoDAC TDA1387 X8 – 1 szt.
• Komputer Raspberry Pi 4B 2GB (możliwa opcja 4GB) – 1 szt.
• Obudowa akrylowa klasyczna (z zestawem stand-off)- 1 szt.
• Silikonowe nóżki – 4 szt.
• Zasilacz USB-C 5V/300mA – 1 szt.
• Karta microSD 16GB z MoOde/Volumio – system i pliki użytkownika.

Tańszy wariant nie obejmuje zasilacza USB-C 5V/300mA oraz karty SD.

Więcej informacji na temat ProtoDAC TDA1387 X8  – [otwórz]

Możesz zakupić u nas zestaw rozszerzony z dodatkowymi płytkami. 1. ProtoDac + FiFoPiMa 2. ProtoDac + FiFoPiMa +TransportPi MKII (prezentowany na zdjęciach z dodatkowymi dwiema płytkami FiFiPiMa +TPi MKII) dające użytkownikowi możliwość skorzystania z wybranych zegarów i jeszcze większej ilości wyjść audio.

			Więcej o FiFo Pi Ma Więcej o TransportPi MKII

Z uwagi na dostępność podzespołów, prosimy o kontakt w przypadku chęci zakupu zestawu rozszerzonego.

Zestaw DIY – Streamer ProtoDAC TDA1387 X8

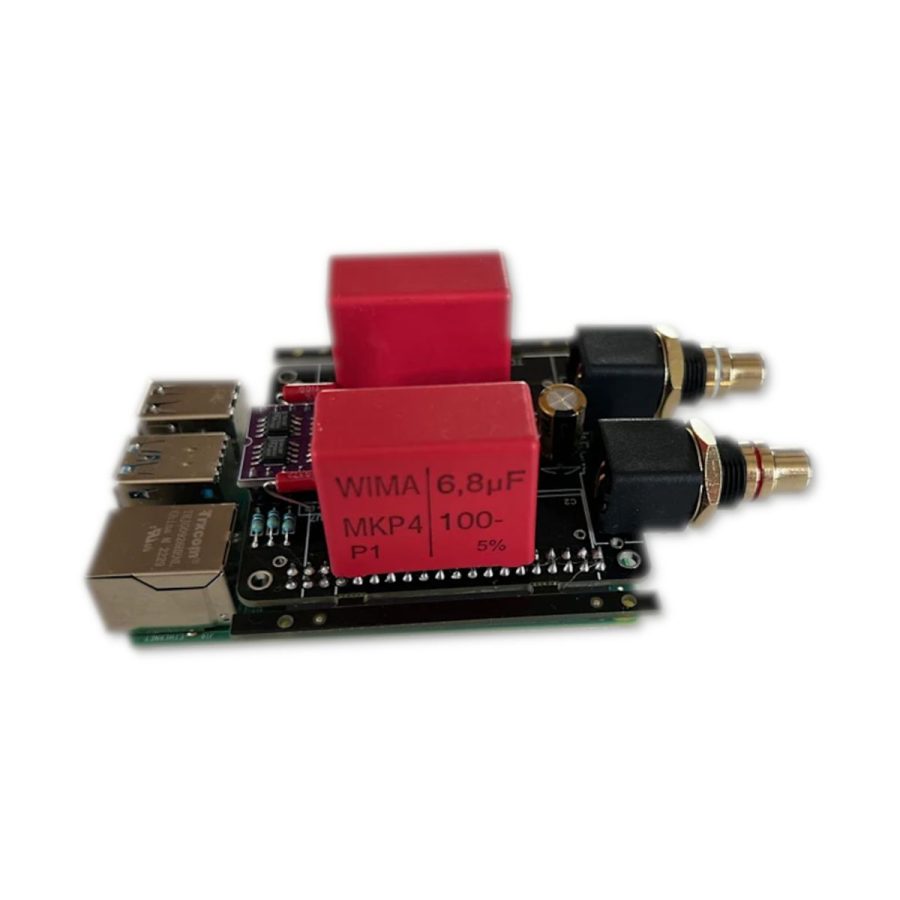

ProtoDAC TDA1387 X8 [ProtoDAC] to DAC DIY oparty na zabytkowym wielobitowym układzie DAC Philips TDA1387 w ośmioczipowym module, jak pokazano poniżej. Układy są skonfigurowane równolegle z kondensatorami odsprzęgającymi i kondensatorami pinu 7 na spodzie modułu.

Moduł jest zaprojektowany jako bezpośredni zamiennik popularnego TDA1541, który jest obecnie trudny do zdobycia. TDA1541 był flagowym wielobitowym 16-bitowym przetwornikiem cyfrowo-analogowym Philips w 28-pinowej obudowie Dual In-line Package (DIP) i jest starszy i bardziej złożony. TDA1387 to późniejszy wielobitowy przetwornik cyfrowo-analogowy z wyjściem prądowym i uproszczony, mający tylko 8 pinów.

TDA1387 to bardzo interesująca 16-bitowa konstrukcja, która oznacza koniec ery multibitowych przetworników DAC. Wykorzystuje ciągłą kalibrację pięciu najważniejszych źródeł prądu bitowego, więc ma 32 źródła prądu i jedno zapasowe źródło. Multibitowe przetworniki DAC firmy Philips są również wyjątkowe, ponieważ nie używają rezystorów, jak niektóre inne przetworniki DAC, ale zamiast tego wykorzystują aktywne elementy do generowania prądów.

ProtoDAC jest jednym z najłatwiejszych do zbudowania przetworników NOS DAC. Liczba komponentów jest niewielka, a projekt obwodu jest prosty, ponieważ TDA1387 bezpośrednio wykorzystuje I2S z Raspberry Pi jako wejście, a pasywne I/V jest używane w stopniu wyjściowym.

Co najważniejsze, jakość dźwięku gotowego DAC-a jest znakomita, zwłaszcza w przypadku wykorzystania podzespołów klasy premium.

Montaż bez lutowania, bez dodatkowych kabli. Płytka HAT łączy się bezpośrednio z płytą Raspberry Pi poprzez piny GPIO. W łatwy sposób uzyskasz piękny i czysty dźwięk dzięki tym zestawom RPI+DAC HiFi.

• Absolutnie idealny do obsługi wszystkich systemów odtwarzania muzyki Raspberry Pi, takich jak LibreElec, OSMC, Max2Play, RuneAudio, Volumio, Moode, PiCorePlayer, PiMusicBox, OpenELEC, Debian, Ubuntu itp. Obsługuje odtwarzanie muzyki z dysku twardego lub przez sieć. Obsługa trybu DSD w trybie PCM (DOP).
• Wbudowany wysokowydajny układ audio TDA1387.
• Wyjście zawiera parę pozłacanych gniazd RCA (LEWY i PRAWY), dzięki czemu możesz swobodnie odtwarzać muzykę za pośrednictwem Raspberry Pi na innych terminalach, zapewniając głęboki, czysty dźwięk!

Aby uzyskać więcej informacji, zapoznaj się z załączoną dokumentacją  (w zakładce Pliki do pobrania) lub napisz na [email protected] – pomożemy!

UWAGA! W zestawie brak systemu na karcie mikro SD, który instaluje się w Raspberry PI.

Zdecydowanie polecamy oprogramowanie MoOde oraz Volumio Premium które umożliwia m.in. funkcje Tidal, Tidal Connect, Multiroom, Spotify Connect, Spotify , radia internetowe i odtwarzanie plików hi-res i inne.

Sterownik ustawiamy jako: MoOde: ProtoDAC TDA1387 X8 | Volumio: Generic I2S DAC Szczegóły konfiguracji dla poszczególnych platform: https://github.com/inno-maker/dac-pro-hat

>> Użycie innego darmowego oprogramowania do Rasberry Pi jak np. Moode, Rune, PI Diet itp. działa z niższą funkcjonalnością bez Tidal connect.

Aby uzyskać najlepszą jakość można dokupić opcjonalnie wersję z zewnętrznym zasilaniem, np. z zasilaczem liniowym 5V DC Audiophonics lub moduł zasilania z bateriami i superkondensatorem PurePI II

Zasilacz Audiophonics 5V / 2A 25VA zasilacz liniowy audio z filtrami EMI/RFI	IAN CANADA PurePi II – Moduł zasilania 5V / 3,3V

Polecamy także niezbędne DAC-ki zewnętrzne drabinkowe R2R ze złączem I2S, kompatybilnym z TransportPI MKII. Ze względu na brak jednego obowiązującego standardu I2S, DACki nie posiadające możliwości przeprogramowania pinów I2S mogą przez to złącze nie współpracować. Sprawdzone działanie z DAC-kami Musician Audio: DRACO,PEGASUS, AQUARIUS lub TAURUS

Musician Audio Draco	Musician Audio Pegasus	Musician Audio Aquarius	Musician Audio Taurus

W razie pytań odpowiemy na wszystkie pytania i pomożemy zbudować i uruchomić pełny zestaw albo dostarczymy gotowy zmontowany i oprogramowany zestaw DIY! Masz wybór.

DIY (Do It Yourself) to świetny sposób na oszczędność pieniędzy i rozwijanie swoich umiejętności, ale czasem napotykamy na trudności, które mogą zniechęcić. Pamiętaj, że każdy napotyka na trudności. Przerwij pracę, zrób przerwę i wróć do projektu z nową energią. Czasem spojrzenie na problem z innej perspektywy pomaga znaleźć rozwiązanie. Jak rozwiązać typowe problemy znajdziesz [tutaj]
